專注雷達物位計OEM定制更高精確度(du)的測量物(wu)位計，精度(du)可達(da)±1MM
應用：腐(fu)蝕性(xing)液體、蒸汽、揮發(fa)性(xing)液體
測量范圍：20米
過程連(lian)接(jie)：法蘭
過程溫度(du)：-40～130℃( 標準型 ) / -40～250℃( 高(gao)溫型 )
過程壓(ya)力：-0.1～2.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線(xian)制(zhi)(DC24V)/四(si)線(xian)制(zhi)(DC24V/AC220V )
防爆(bao)等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼(ke)：鋁(lv) 單腔 / 鋁(lv) 雙腔 / 塑(su)料/ 不銹(xiu)鋼 單腔
信號輸出：4...20mA HART( 兩(liang)線/四線 ) RS485 Mod bus
400-1610-067

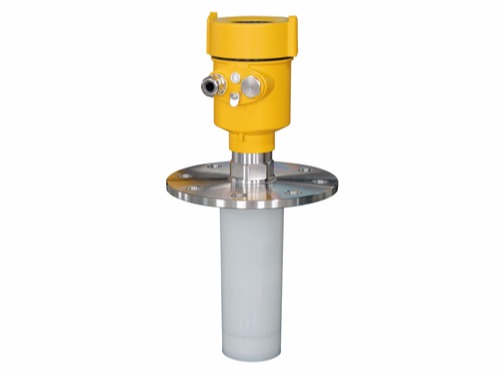

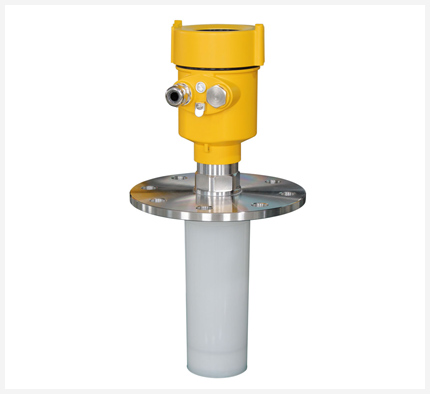

HBRD90X 系列(lie)傳感(gan)器是26G高(gao)頻雷(lei)達式物位測(ce)(ce)量儀(yi)表(biao)，測(ce)(ce)量距離可達80米。天線(xian)被進一步優化處理，新型快速的(de)微處理器可以進行更高(gao)速率的(de)信號(hao)分(fen)析處理，使得儀(yi)表(biao)可以用于(yu)各種(zhong)強腐蝕性液(ye)體的(de)測(ce)(ce)量。
雷(lei)達物位(wei)天(tian)線發(fa)射較窄的微(wei)(wei)波(bo)脈(mo)沖，經天(tian)線向下傳(chuan)輸。微(wei)(wei)波(bo)接觸(chu)到被測介質表面(mian)后被反射回(hui)來(lai)再次被天(tian)線系統接收(shou)，將信(xin)號(hao)傳(chuan)輸給電子線路部(bu)分自動轉換成物位(wei)信(xin)號(hao)（因為微(wei)(wei)波(bo)傳(chuan)播速度極快，電磁波(bo)到達目標并經反射返回(hui)接收(shou)器(qi)這(zhe)一來(lai)回(hui)所用的時間幾(ji)乎(hu)是瞬間的）。

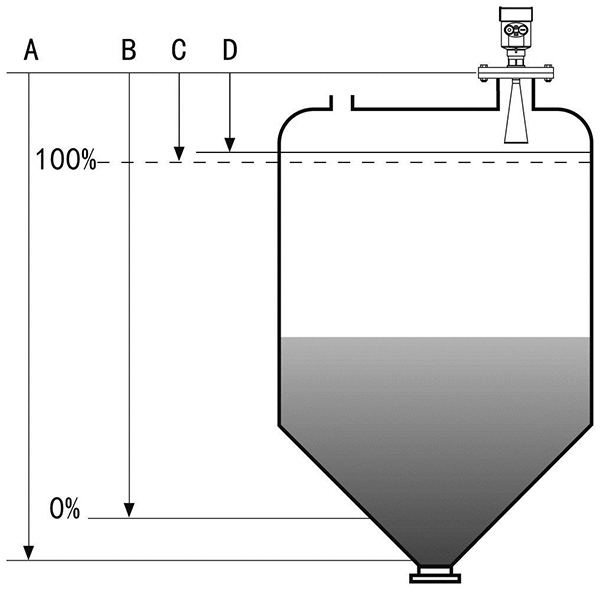

A：量程設定、B：低位調整(zheng)、C：高位調整(zheng)、 D：盲區范(fan)圍
測量的(de)基準面(mian)是：螺(luo)紋底面(mian)或法蘭的(de)密封面(mian)。
注：使(shi)用雷達物(wu)位計時，務必保(bao)證最高料位不(bu)能進入測(ce)量(liang)盲區(qu)（圖中D所示區(qu)域(yu)）。

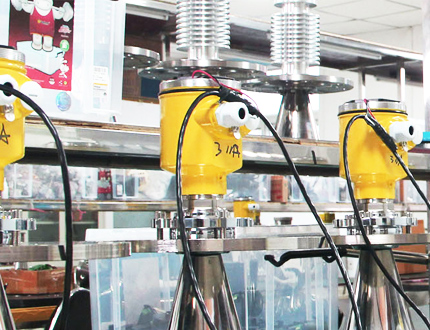

● 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
● 高頻率，是測(ce)量固體和(he)低介電常數介質更好的選擇。
咨詢熱線：400-161-0067
應用：腐蝕性液體、蒸汽、揮發性液體
測量范圍：20米
過程連接：法蘭
過程溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )
過程壓力：-0.1～2.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線制(DC24V)/四線制(DC24V/AC220V )
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6
Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信(xin)號(hao)輸出：4...20mA HART( 兩線/四線 ) RS485 Mod bus
| 過程連接 | 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭 | ||
| 天線型材 | 不銹鋼 / PTFE | ||
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26) V DC |
| 本安型 | (21. 6～26. 4) V DC | ||
| 功耗 | max 22. 5mA / 1W | ||
| 允許紋波 | |||
| 隔爆型 | - <100Hz | Uss < lV | |
| - (100～100K) Hz | Uss < l0mV | ||
| (22. 8～26. 4) V DC | 兩線制 | ||
| (198～242) V AC | 四線制 / 110V AC 四線制 | ||
| 電纜參數 | 電纜入口／插頭 | 1個M20xl.5電纜入口 | |
| 1個盲堵M20xl.5 | |||
| 接線端子 | 導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～2 0) mA | |
| 通訊協議 | HART | ||
| 分辨率 | 1. 6μA | ||
| 故障信號 | 電流輸出不變 | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| 最大測量距離 | HBRD901 | 10米 （液體型） | |
| HBRD902 | 30米 （液體型） | ||
| HBRD902T | 20米 （液體型） | ||
| HBRD903 | 70米 （固體型 | ||
| HBRD904 | 80米 （固體型） | ||
| HBRD905 | 30米 （固體型） | ||
| HBRD906 | 20米 （液體型） | ||
| 微波頻率 | 26GHz | ||
| 通訊接口 | HART通訊協議 | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～100) ℃ | ||
| 過程溫度（天線部分的溫度） | HBRD901 | (-40～130)℃ | |
| HBRD902 | (-40～250)℃ | ||
| HBRD902T | (-40～250)℃ | ||
| HBRD903 | (-40～250)℃ | ||
| HBRD904 | (-40～250)℃ | ||
| HBRD905 | (-40～250)℃ | ||
| HBRD906 | (-40～200)℃ | ||
| 相對濕度 | ? 95% | ||
| 壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
安裝在直徑的1/4處或1/6處。
注：距離罐壁最小距離應為200mm。
注：①基(ji)準面；②容器中(zhong)央或對稱軸
錐形罐頂部(bu)平面(mian)，可(ke)裝在罐頂正中(zhong)間，可(ke)保證測量到(dao)錐形底部(bu)。
有(you)料堆時天線要垂直對準(zhun)料面(mian)。若料面(mian)不平，堆角(jiao)大必(bi)須使用(yong)萬向(xiang)法蘭來調整喇叭(ba)角(jiao)度使喇叭(ba)盡(jin)量對準(zhun)料面(mian)。（由于傾(qing)斜的(de)固體表(biao)面(mian)會造(zao)成回波(bo)衰減，甚至(zhi)丟失(shi)信(xin)號的(de)問(wen)題）
