專注雷達物位計OEM定制更高精(jing)確度(du)的(de)測(ce)量(liang)物(wu)位計，精(jing)度(du)可達±1MM
測量介質：液體
測量范圍： 0.1m~30m
過程連(lian)接： 法(fa)蘭≥DN50
過程(cheng)溫(wen)度： -40～200℃
過(guo)程壓(ya)力： -0.1～2.5 MPa
天線(xian)尺寸： 44mm透鏡(jing)天線(xian)
天線材質： PTFE
精 度(du)： ±2mm
防護(hu)等級(ji)： IP67
中心頻率： 80GHz
發 射 角： 6°
電(dian) 源：兩線(xian)(xian)制/DC24V 四線(xian)(xian)制/AC220V 六線(xian)(xian)制/DC12-24V
外 殼：鋁(lv)/塑料/不銹鋼
信(xin)號輸(shu)出：兩線制/4...20mA/HART協議(yi) 四線制/4...20mA/HART協議(yi) 六線制/4...20mA/RS485/Modbus協議(yi)
400-1610-067

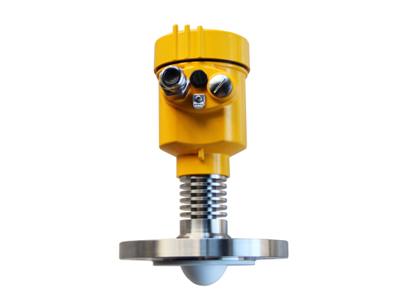

HBRD-FMW 系列傳感器是80G調頻雷達(da)式物位測(ce)量儀(yi)(yi)表，測(ce)量距離可(ke)達(da)150米。天(tian)線被進一步(bu)優(you)化(hua)處(chu)理，新型快速的微處(chu)理器可(ke)以(yi)進行(xing)更高(gao)速率的信號分析處(chu)理，使得儀(yi)(yi)表可(ke)以(yi)用于高(gao)溫高(gao)壓(ya)等環境(jing)固體的測(ce)量。
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介(jie)質表面的距離 R 成一定比例關系： R= C （速度(du)） *δ f （頻率差） /2/ K （ 調頻斜率）。因(yin)為(wei)光速(su) C和調(diao)頻斜率 K 已知，因(yin)此估算出頻率(lv)差 δ f ， 便可(ke)得到雷達(da)安裝位置料(liao)面的(de)距離 R ，再通過已知的罐體總高(gao)，減(jian)去雷達到料(liao)(liao)面的空(kong)間距離（簡(jian)稱空(kong)高(gao)），得出料(liao)(liao)位的高(gao)度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電(dian)氣接口(kou)用盲堵堵緊，見(jian)③
咨詢熱線：400-161-0067
測量介質：液體
測量范圍： 0.1m~30m
過程連接： 法蘭(lan)≥DN50
過程溫度： -40～200℃
過程壓力： -0.1～2.5 MPa
精 度： ±2mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線制(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸出：二(er)線制4...20mA/HART協議/四(si)線制4...20mA /RS485 Modbus
| 過程鏈接 |
法蘭 /材質PP、PTFE、不銹鋼、不銹鋼 +PTFE翻邊 |
|||
| 材質 |
鑄鋁/ 不(bu)銹鋼/ 塑料ABS |
|||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 |
(198～242)V AC |
|
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 |
(15-28) V DC |
四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大(da)約1秒（取決(jue)于(yu)參數設置） |
|||
|
調(diao)整時(shi)間(jian)工作存儲及運(yun)輸溫(wen)度 |
（-40~80）℃ |
|||
|
過程(cheng)溫度 |
HBRD-FMW11S |
-40～100℃ |
||
| HBRD-FMW11 |
-40～80℃ |
|||
| HBRD-FMW12 |
-40～100℃ |
|||
| HBRD-FMW13 |
-40～120℃/-40-110℃(螺紋連(lian)接(jie)) |
|||
| HBRD-FMW14 | -40~200℃ | |||
|
相對(dui)濕度 |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐震(zhen) |
機械震動10m/s2,(10~150)Hz | |||
儀表在安裝時避免安裝在入料口的(de)上方，盡(jin)量避開(kai)各(ge)種影響信號的(de)物體(ti)，如攪(jiao)拌(ban)槳等(deng)
● 在極(ji)端復雜的(de)工況下，以(yi)雷達安裝點(dian)為中心(xin)，半徑(jing)20cm的(de)區域內沒(mei)有任(ren)何(he)障(zhang)礙物，儀表即可正常工作。
有(you)不(bu)能安(an)裝在(zai)入料口上方，儀(yi)表(biao)下方不(bu)能有(you)障礙(ai)物
在(zai)極(ji)端復雜(za)的工況下，以雷達安(an)裝點(dian)為中心，半徑20cm的區域(yu)內沒有任(ren)何障礙物(wu)，儀表(biao)即可正常工作。
