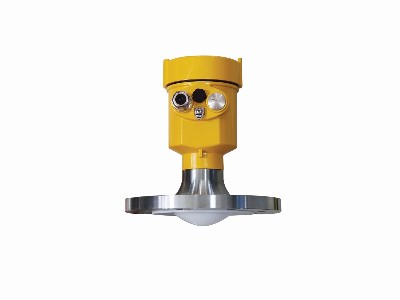

專注雷達物位計OEM定制更(geng)高(gao)精確(que)度(du)的(de)測(ce)量物位計，精度(du)可達±1MM
測(ce)量(liang)介質：液(ye)體(ti)
測量范(fan)圍： 0.1m~100m
過程連(lian)接： 法蘭≥DN80
過程溫度： -40～110℃
發 射(she) 角： 3°
過程壓(ya)力(li)： -0.1～0.3MPa
天線尺寸： 78mm透鏡天線
天線材質：PTFE
精 度(du)： ±2mm（量程(cheng)在35m以(yi)下） ±5mm （量程(cheng)在35m—100m間）
防護等級： IP67
中心頻率(lv)： 123GHz
電 源(yuan)：二(er)線制(zhi)(zhi)(zhi)/DC24V四(si)線制(zhi)(zhi)(zhi)/DC12~24V四(si)線制(zhi)(zhi)(zhi)/AC220V
外(wai) 殼：鋁/塑料(liao)/不銹鋼
信號輸出：二線(xian)制/4...20mA/HART協議四線(xian)制4...20mA/ RS485 Modbus
400-1610-067
HBRD-FMF 系列傳感(gan)器(qi)是120G調(diao)頻雷達(da)式物位測量儀表(biao)，測量距離可達(da)100米(mi)。天線被進(jin)一(yi)步優化處理，新型(xing)快速(su)的(de)微處理器(qi)可以(yi)進(jin)行更高速(su)率的(de)信號(hao)分析處理，使得儀表(biao)可以(yi)用(yong)于高溫高壓等環(huan)境液體的(de)測量。
調頻(pin)連續波雷(lei)達物位(wei)計的(de)(de)通用原理(li)為雷(lei)達在罐頂發射電磁波，電磁波碰(peng)到介質反(fan)射后被雷(lei)達接(jie)收，接(jie)收信號(hao)與發射信號(hao)之間(jian)的(de)(de)頻(pin)率差(cha) δ f 與介(jie)質表面的距離 R 成一定比例(li)關系(xi)： R= C （速度） *δ f （頻率差(cha)） /2/ K （ 調頻斜率）。因為光速 C和調(diao)頻斜率 K 已知，因此估(gu)算出頻率差 δ f ， 便可得(de)到雷達安(an)裝位置料(liao)面的距離(li) R ，再通過已(yi)知(zhi)的罐體總高(gao)，減去雷達到料面的空間(jian)距離（簡稱空高(gao)），得出料位的高(gao)度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將(jiang)未使用的(de)電氣接口用盲堵堵緊，見(jian)③
咨詢熱線：400-161-0067
測量介質：液體
測量范圍：0.1m~100m
過程連接：法蘭≥DN80
過程溫度：-40～110℃
過程壓力：-0.1～0.3MPa
精度：±2mm(量程在35m以下） ±5mm（量程(cheng)在35m~100m間(jian)）
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號輸出：二(er)線(xian)制(zhi)4...20mA/HART協議(yi)/四線(xian)制(zhi)4...20mA /RS485 Modbus
| 過程鏈接 | 法蘭 | |||
| 材質 | 304不銹鋼、PP | |||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 | （12~24）V DC | |
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 | (198~242)V AC | 四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大(da)約1秒(miao)（取決于(yu)參數設(she)置(zhi)） |
|||
|
調整時間工(gong)作(zuo)存(cun)儲及運(yun)輸溫(wen)度 |
（-40~80）℃ |
|||
|
過程溫度 |
HBRD-FMF11 | -40~80℃ | ||
| HBRD-FMF12 | -40~110℃ | |||
| HBRD-FMF13 | -40~110℃ | |||
| HBRD-FMF15 | -40~200℃ | |||
| HBRD-FMF21 | -40~110℃ | |||
|
相對濕(shi)度 |
＜95% | |||
|
壓力(li) |
Max2.5MPa | |||
|
耐(nai)震 |
機械震動10m/s2,(10~150)Hz | |||
儀表在(zai)安(an)裝(zhuang)時避(bi)免(mian)安(an)裝(zhuang)在(zai)入(ru)料(liao)口(kou)的上方，盡量避(bi)開(kai)各種影響(xiang)信號的物體，如攪(jiao)拌(ban)槳等
● 在極(ji)端復雜(za)的工況下，以(yi)雷達安(an)裝點為中心，半(ban)徑20cm的區(qu)域內沒有任何障礙物，儀(yi)表即可正常工作。
有不(bu)能安裝在入料口上(shang)方，儀表下方不(bu)能有障礙(ai)物
在(zai)極端(duan)復雜的(de)(de)工況下，以(yi)雷達安裝點為中(zhong)心，半(ban)徑(jing)20cm的(de)(de)區域(yu)內沒有(you)任何障礙物(wu)，儀(yi)表(biao)即可正常工作。
