產品概述 Product overview

HBRD-FMF 系列(lie)傳(chuan)感(gan)器是120G調頻雷達(da)式物位測(ce)(ce)量(liang)(liang)儀表(biao)，測(ce)(ce)量(liang)(liang)距離可(ke)達(da)35米。天線被(bei)進一步優化處理，新型快速(su)的微處理器可(ke)以進行更高(gao)速(su)率的信號分析處理，使得儀表(biao)可(ke)以用于高(gao)溫(wen)高(gao)壓(ya)等環境液(ye)體的測(ce)(ce)量(liang)(liang)。

產品(pin)原理 The product principle

調頻連續波雷(lei)達(da)物位計的通用(yong)原(yuan)理(li)為(wei)雷(lei)達(da)在罐頂發(fa)射電磁波，電磁波碰到介質反(fan)射后被雷(lei)達(da)接收(shou)，接收(shou)信號與發(fa)射信號之間的頻率差(cha) δ f 與(yu)介質表面的(de)距離(li) R 成一定比(bi)例關(guan)系(xi)： R= C （速度(du)） *δ f （頻率差） /2/ K （ 調頻斜率）。因(yin)為光(guang)速 C和調頻(pin)斜率 K 已知，因此(ci)估算出頻率(lv)差 δ f ， 便(bian)可得(de)到雷達(da)安裝位置料面的距離 R ，再(zai)通(tong)過已知的(de)罐體總高，減去(qu)雷達到(dao)料面(mian)的(de)空間距(ju)離(li)（簡稱空高），得(de)出料位的(de)高度。

防護等(deng)級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請(qing)將未(wei)使(shi)用的電氣接口用盲堵堵緊，見③

產品規格 Product specificatioN

測量介質：液體
測量范圍：0.1m~35m
過程連接：法蘭≥DN80
過程溫度：-40～200℃
過程壓力：-0.1～2.5MPa
精       度：±2mm
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號輸出：二線制4...20mA/HART協議/四線制4...20mA /RS485 Modbus

外觀尺(chi)寸(cun) Appearance of size

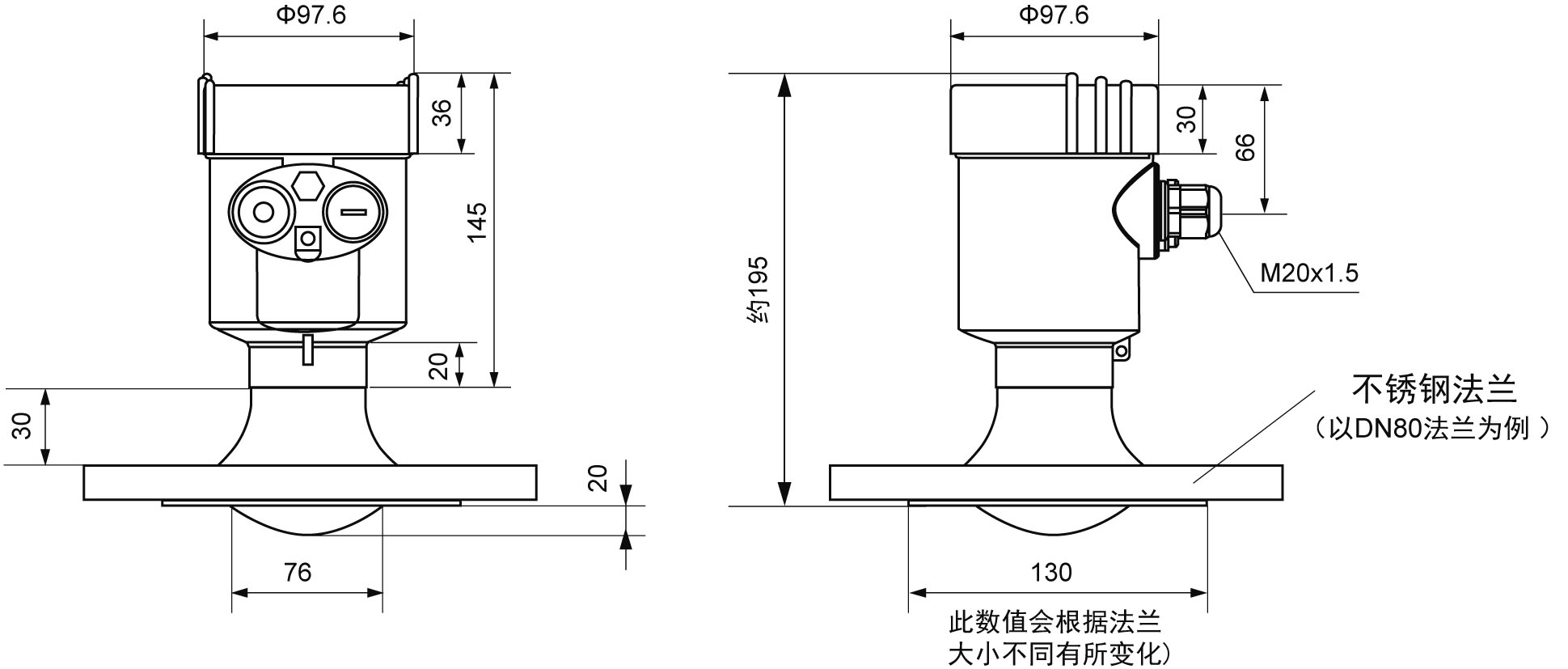

標準型

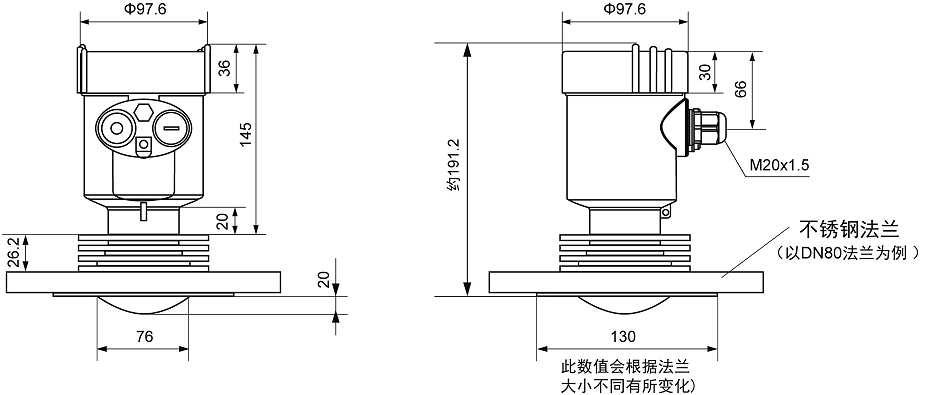

高溫型

技術參數 Technical parameters

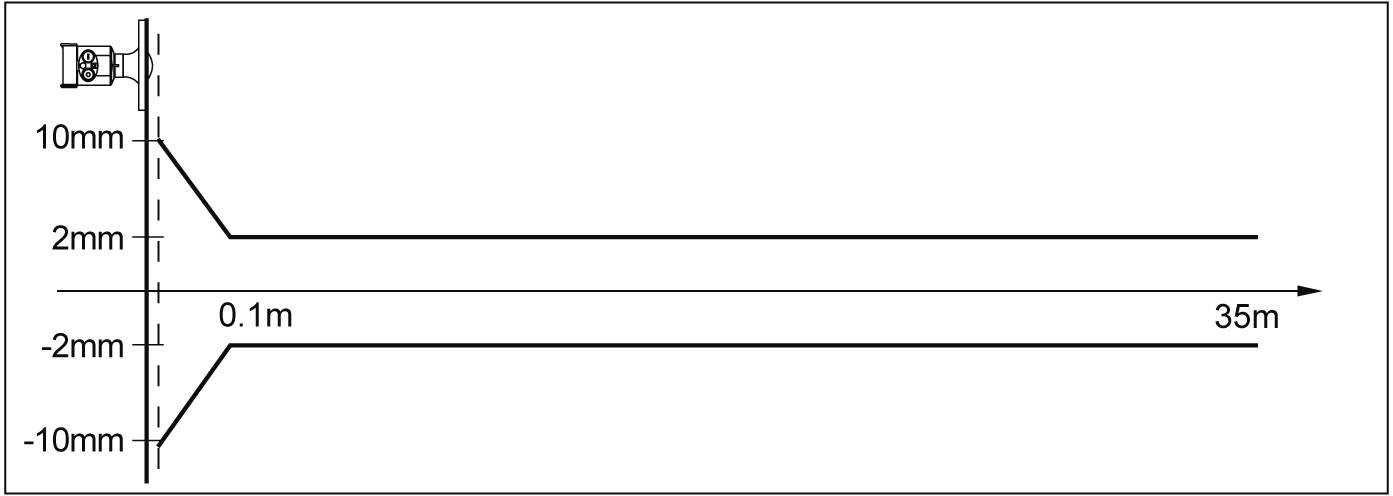

儀(yi)表(biao)線性 Instrument linearity

安(an)裝(zhuang)要(yao)求 Installation requirements

儀表在(zai)安裝時避免安裝在(zai)入料口的上(shang)方，盡量避開各種影(ying)響信(xin)號的物體(ti)，如(ru)攪拌槳等

● 在極端復雜的(de)工況下，以雷達安裝(zhuang)點為(wei)中心，半(ban)徑20cm的(de)區域內(nei)沒有任何障(zhang)礙(ai)物，儀表即可正常(chang)工作。

有不能安裝在入(ru)料(liao)口上方(fang)，儀表下方(fang)不能有障礙物(wu)

在極端復雜的(de)工(gong)(gong)況下(xia)，以雷達安(an)裝點為中心(xin)，半徑20cm的(de)區域內沒有任何障礙物，儀表即(ji)可正常工(gong)(gong)作。
