專注雷達物位計OEM定制更高精確(que)度(du)的測量物位計，精度(du)可達±1MM
測量介質：固(gu)體
測量范圍(wei)： 0.3m~150m
過程連接：法蘭≥DN80
過程溫度(du)： -40～110℃
過程壓力： -0.1～0.3MPa
天線(xian)尺寸： 78mm透(tou)鏡天線(xian) + 吹掃(sao)（或不(bu)帶吹掃(sao)）
天線(xian)材質：PTFE

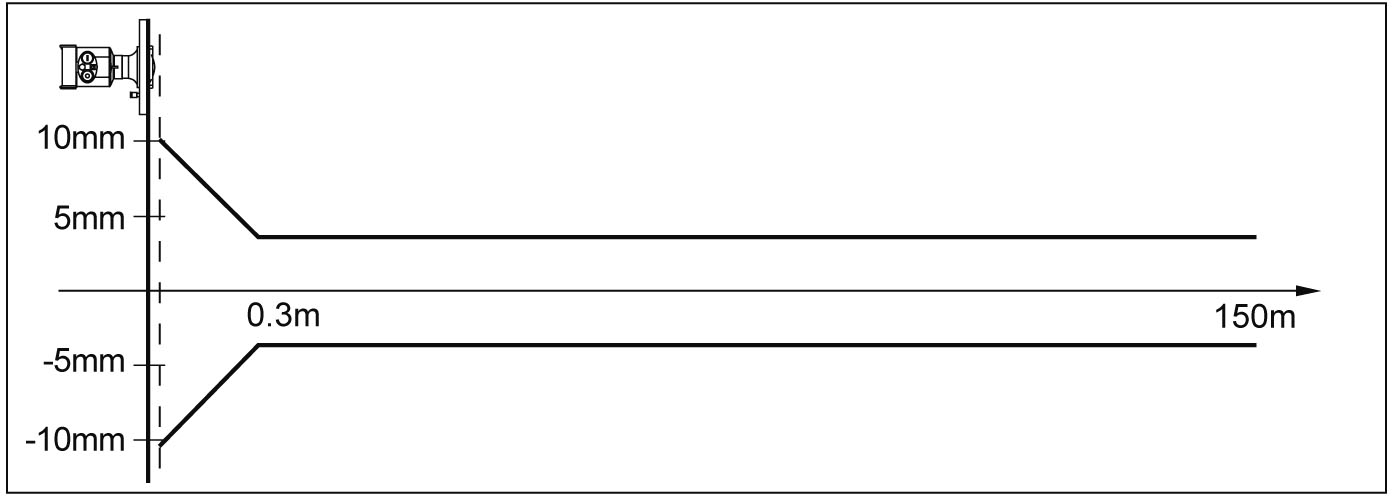

精 度： ±5mm
防護等級(ji)： IP67
中心頻率： 123GHz
發 射 角(jiao)： 3°
電 源：二線(xian)制/DC24V四線(xian)制/DC12~24V四線(xian)制/AC220V
外 殼(ke)：鋁/塑料/不銹鋼(gang)
信號輸(shu)出(chu)：二線(xian)制(zhi)(zhi)/4...20mA/HART協議四線(xian)制(zhi)(zhi)4...20mA/ RS485 Modbus
400-1610-067
HBRD-FMF 系列傳感器是120G調頻雷(lei)達式物位測量(liang)儀表(biao)，測量(liang)距(ju)離可達150米。天線被進(jin)一步優化處理，新型快速(su)(su)的(de)微處理器可以進(jin)行更高速(su)(su)率(lv)的(de)信(xin)號分(fen)析處理，使(shi)得儀表(biao)可以用于高溫高壓等環境固(gu)體的(de)測量(liang)。
調頻連續(xu)波雷達物位計的(de)通用原理為(wei)雷達在罐頂發射(she)電(dian)磁波，電(dian)磁波碰到介質反射(she)后被雷達接(jie)收(shou)，接(jie)收(shou)信號與發射(she)信號之間的(de)頻率差 δ f 與(yu)介(jie)質表面的距(ju)離 R 成(cheng)一定比例關系： R= C （速度(du)） *δ f （頻率差） /2/ K （ 調頻(pin)斜率）。因為光速 C和調頻斜率 K 已知，因此估算出(chu)頻(pin)率差(cha) δ f ， 便可得到雷達安(an)裝位置料面的(de)距離 R ，再(zai)通過已(yi)知的(de)罐體總高(gao)，減去雷達(da)到料面的(de)空(kong)間距離（簡稱(cheng)空(kong)高(gao)），得出(chu)料位的(de)高(gao)度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使(shi)用的電氣(qi)接口用盲(mang)堵堵緊，見③
咨詢熱線：400-161-0067
測量介質：固體
測量范圍：0.3m~150m
過程連接：法蘭≥DN80
過程溫度：-40～110℃
過程壓力：-0.1～0.3MPa
精 度： ±5mm
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號(hao)輸出：二線制(zhi)4...20mA/HART協議/四線制(zhi)4...20mA /RS485 Modbus

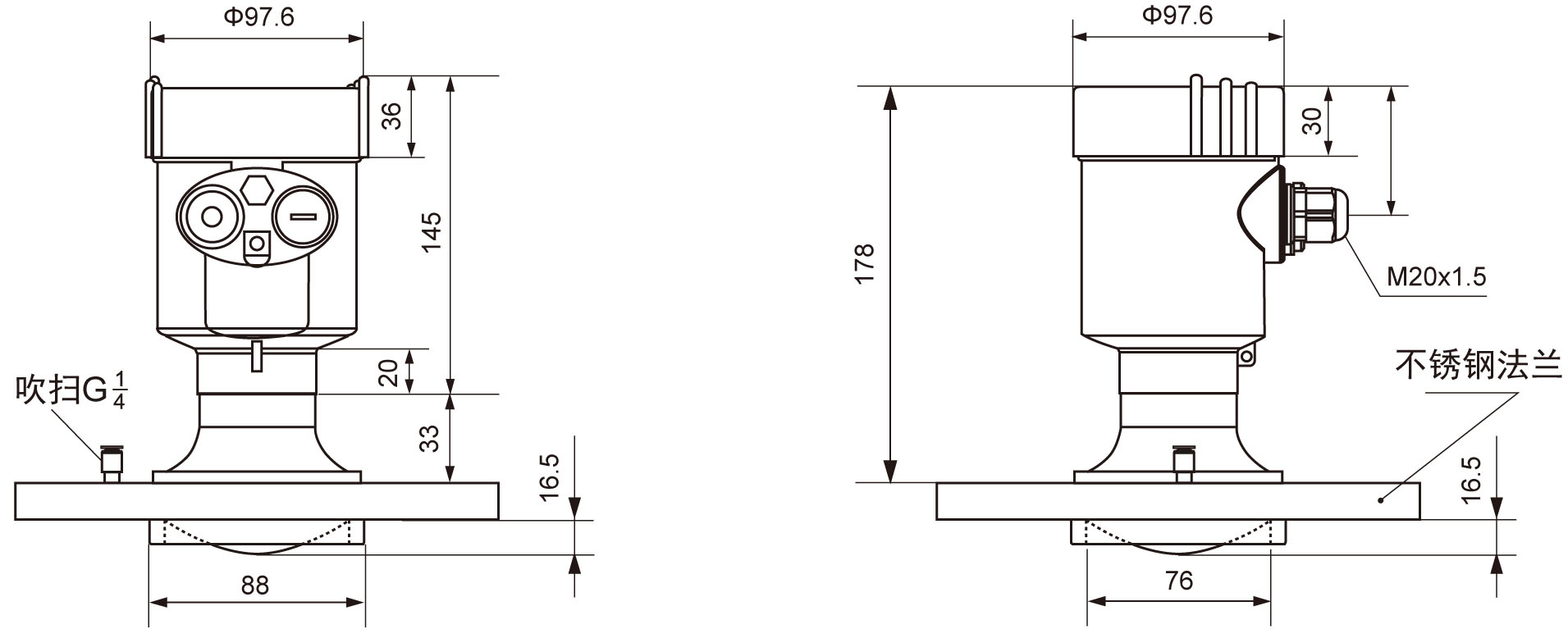

帶(dai)吹掃型
不(bu)帶吹掃型
| 過程鏈接 | 法蘭 | |||
| 材質 | 304不銹鋼、PP | |||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 | （12~24）V DC | |
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 | (198~242)V AC | 四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大約1秒（取決(jue)于參數(shu)設置） |
|||
|
調整時間(jian)工(gong)作(zuo)存儲及運輸溫度 |
（-40~80）℃ |
|||
|
過程溫度 |
HBRD-FMF11 | -40~80℃ | ||
| HBRD-FMF12 | -40~110℃ | |||
| HBRD-FMF13 | -40~110℃ | |||
| HBRD-FMF15 | -40~200℃ | |||
| HBRD-FMF21 | -40~110℃ | |||
|
相對(dui)濕度 |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐(nai)震 |
機械震動10m/s2,(10~150)Hz | |||
儀表在安裝時避免安裝在入料口的上方，盡量避開各種影響信號的物體，如攪(jiao)拌槳等
● 在極端復(fu)雜的(de)(de)工況下(xia)，以雷(lei)達安裝(zhuang)點為中心，半徑20cm的(de)(de)區域內沒有任(ren)何障(zhang)礙物，儀(yi)表(biao)即可正(zheng)常工作。
有不能安裝在入(ru)料口上方(fang)，儀表下(xia)方(fang)不能有障礙物
在極端復雜(za)的(de)工況下(xia)，以(yi)雷達安裝(zhuang)點(dian)為中心，半(ban)徑(jing)20cm的(de)區域內沒有任何障礙物，儀表(biao)即可正常工作。
