專注雷達物位計OEM定制更(geng)高(gao)精確度的測(ce)量物位計(ji)，精度可達±1MM
測量介質(zhi)：固體
測量(liang)范(fan)圍(wei)： 0.1m~30m /0.3 ~150m
過程(cheng)連接： 法(fa)蘭≥DN80
過程溫度： -40～80℃
過程壓力： -0.1～0.3 MPa
天線尺寸： 76mm透鏡天線
天線材(cai)質(zhi)： PTFE
精(jing) 度： ±5mm
防護等(deng)級： IP67
中心頻率(lv)： 80GHz
發 射(she) 角： 3°
電 源：兩線制/DC24V 四(si)線制/AC220V 六(liu)線制/DC12-24V
外 殼：鋁(lv)/塑料(liao)/不銹鋼
信(xin)號輸出：兩線(xian)制/4...20mA/HART協(xie)議 四線(xian)制/4...20mA/HART協(xie)議 六線(xian)制/4...20mA/RS485/Modbus協(xie)議
400-1610-067

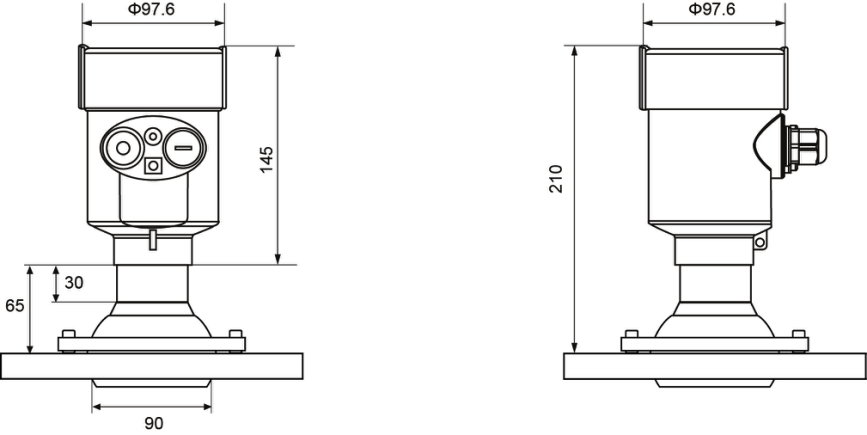

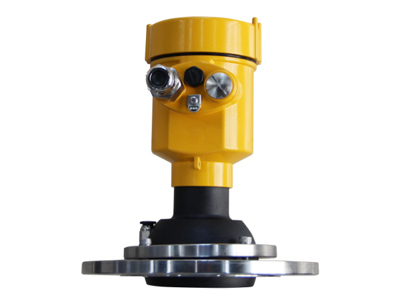

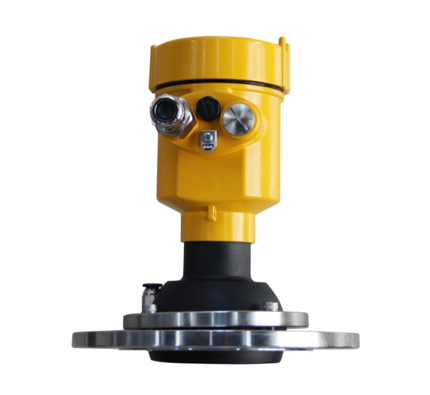

HBRD-FMW 系(xi)列傳(chuan)感器是80G調頻雷(lei)達式物位測(ce)量(liang)儀(yi)表(biao)，測(ce)量(liang)距離可達150米(mi)。天線被進一步優(you)化處(chu)理(li)，新型快速的微處(chu)理(li)器可以進行更高速率(lv)的信號分(fen)析處(chu)理(li)，使得(de)儀(yi)表(biao)可以用于高溫高壓等環境固體的測(ce)量(liang)。
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與(yu)介質表(biao)面(mian)的距離(li) R 成一定比例(li)關系(xi)： R= C （速(su)度） *δ f （頻率差） /2/ K （ 調(diao)頻斜率）。因(yin)為光(guang)速 C和(he)調頻斜率(lv) K 已知，因此估(gu)算出頻率差 δ f ， 便(bian)可得到雷達(da)安裝位(wei)置料面的距離(li) R ，再(zai)通過已(yi)知的(de)罐體(ti)總(zong)高，減去(qu)雷達(da)到料(liao)(liao)面(mian)的(de)空間距離（簡稱空高），得出料(liao)(liao)位的(de)高度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未(wei)使用(yong)的電氣接口用(yong)盲堵堵緊，見③
咨詢(xun)熱線：400-161-0067
測量介質：固體
測量范圍： 0.1m~30m /0.3 ~150m
過程連接： 法蘭≥DN80
過程溫度： -40～80℃
過程壓力： -0.1～0.3 MPa

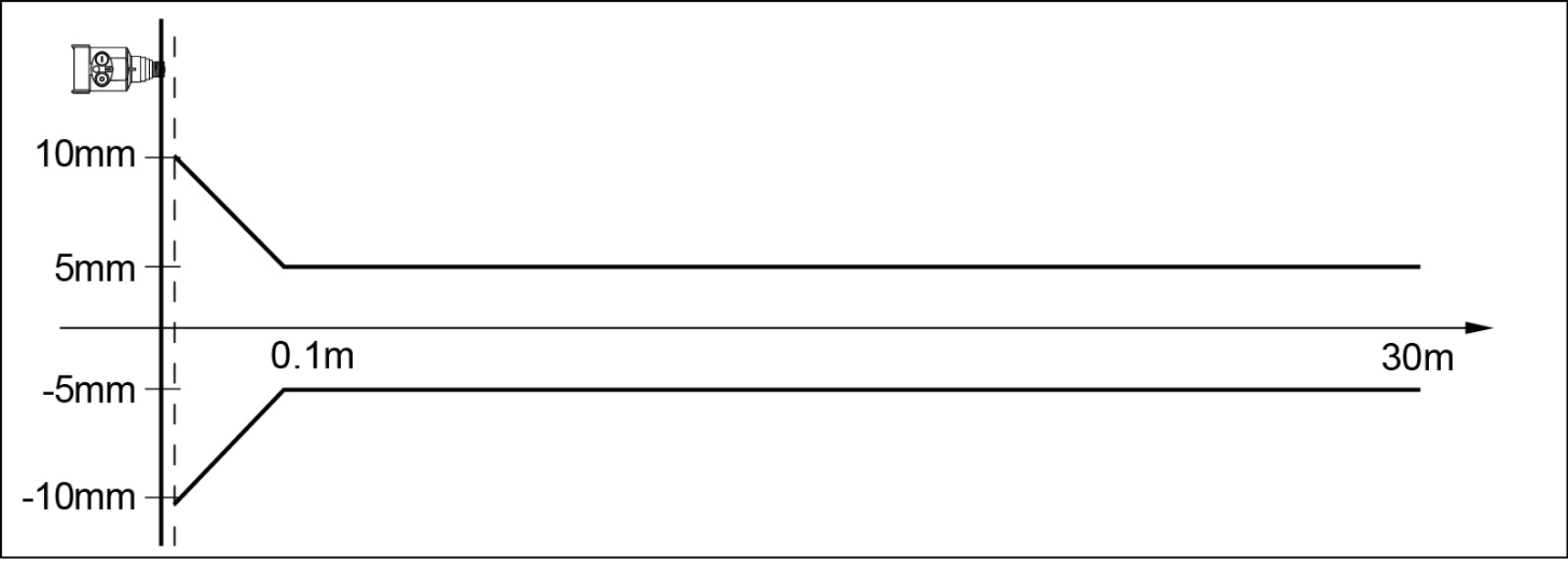

精 度： ±5mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線制(zhi)(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸(shu)出：二(er)線制4...20mA/HART協議/四線制4...20mA /RS485 Modbus
| 過程鏈接 |
法蘭 /材質PP、PTFE、不銹(xiu)鋼、不銹(xiu)鋼 +PTFE翻邊 |
|||
| 材質 |
鑄鋁(lv)/ 不銹鋼/ 塑料ABS |
|||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 |
(198～242)V AC |
|
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 |
(15-28) V DC |
四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大(da)約1秒(miao)（取決于參數設(she)置） |
|||
|
調整(zheng)時間工作存儲(chu)及運輸溫度 |
（-40~80）℃ |
|||
|
過程溫度 |
HBRD-FMW11S |
-40～100℃ |
||
| HBRD-FMW11 |
-40～80℃ |
|||
| HBRD-FMW12 |
-40～100℃ |
|||
| HBRD-FMW13 |
-40～120℃/-40-110℃(螺紋(wen)連接) |
|||
| HBRD-FMW14 | -40~200℃ | |||
|
相對(dui)濕度 |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐震 |
機械震動10m/s2,(10~150)Hz | |||

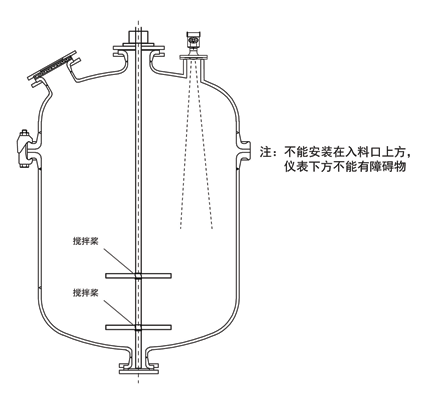

儀表在安(an)裝時避免安(an)裝在入(ru)料(liao)口的上方，盡量避開各種影響信(xin)號的物體，如(ru)攪拌槳等
● 在極端復雜的工(gong)況(kuang)下(xia)，以雷達安(an)裝點為中心，半(ban)徑20cm的區域內沒(mei)有任何障礙物，儀表即可正常工(gong)作。

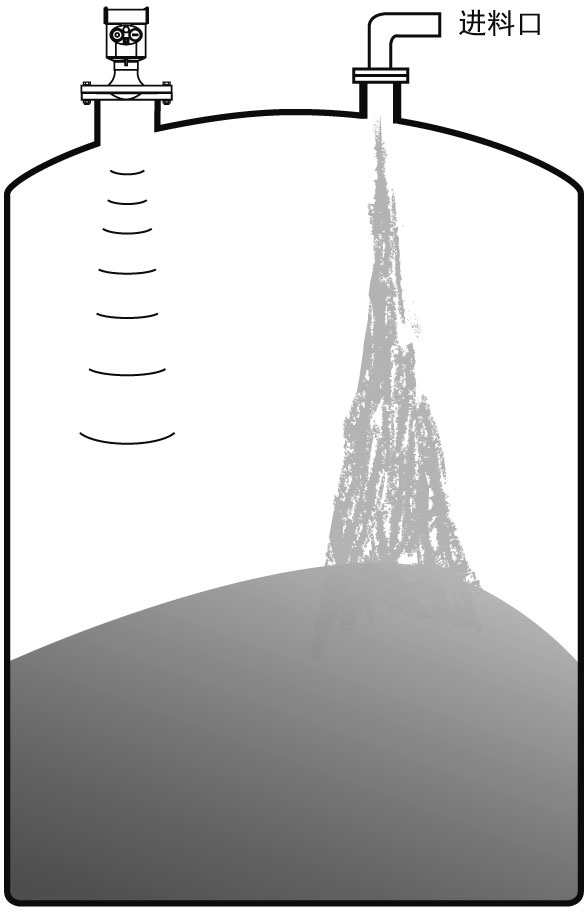

有不能安裝在入料口(kou)上方(fang)，儀表下方(fang)不能有障礙物
在極端(duan)復雜的工況(kuang)下，以雷達安(an)裝點為中心，半徑20cm的區域內(nei)沒(mei)有任(ren)何障礙(ai)物，儀表即可正常工作。
