專注雷達物位計OEM定制更高精確(que)度(du)的測(ce)量(liang)物(wu)位(wei)計，精度(du)可達(da)±1MM
測量介質：液體
測(ce)量范圍： 0.1m~ 10m

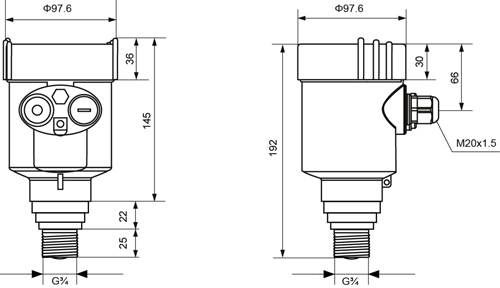

過程連接： G?A / ?NPT螺紋(wen)/ 法蘭(lan)≥DN 25
過程溫(wen)度： -40～100℃
過程壓(ya)力： -0.1～1.6 MPa
天(tian)線尺(chi)寸： 21mm透鏡天(tian)線
天線材質： PTFE

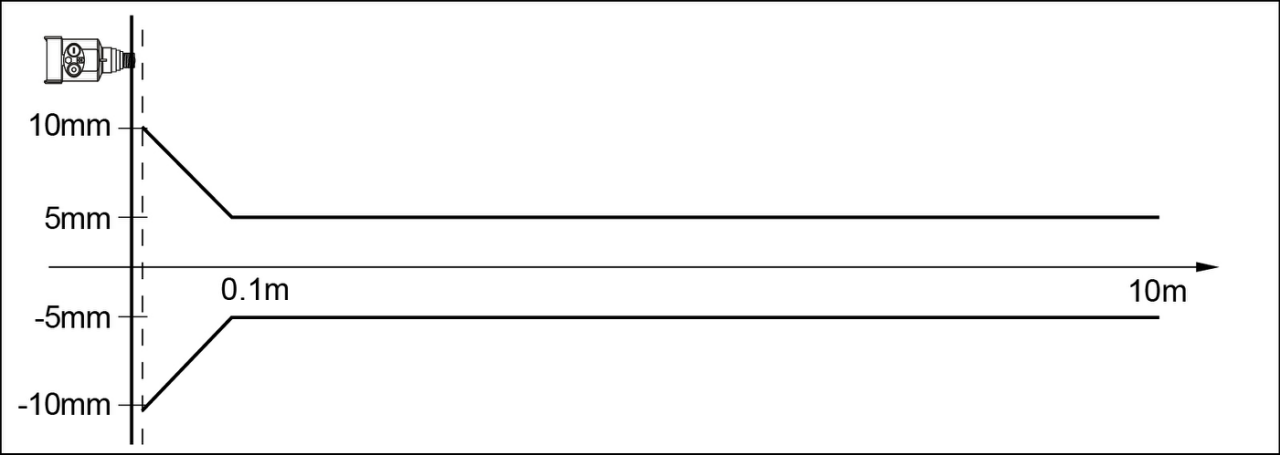

精 度： ±5mm
防護等級： IP67
中心(xin)頻率(lv)： 80GHz
發 射 角： 14°
電 源：兩線(xian)制/DC24V 四線(xian)制/AC220V 六(liu)線(xian)制/DC12-24V
外(wai) 殼：鋁(lv)/塑(su)料(liao)/不銹(xiu)鋼
信號(hao)輸出：兩線制/4...20mA/HART協(xie)議(yi)(yi) 四線制/4...20mA/HART協(xie)議(yi)(yi) 六線制/4...20mA/RS485/Modbus協(xie)議(yi)(yi)
400-1610-067

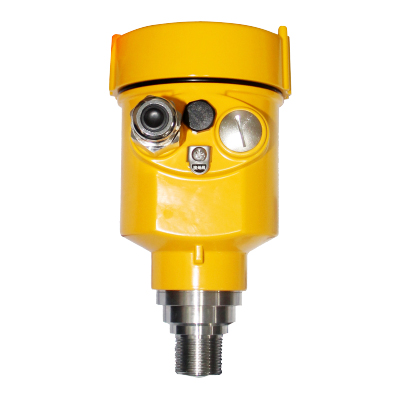

HBRD-FMW 系列傳感器是80G調(diao)頻雷達式物位測量儀表，測量距離可(ke)(ke)達150米(mi)。天線(xian)被進(jin)一步優化(hua)處(chu)理(li)，新型(xing)快速的微處(chu)理(li)器可(ke)(ke)以進(jin)行更高速率的信(xin)號分(fen)析處(chu)理(li)，使得儀表可(ke)(ke)以用于高溫高壓等(deng)環境固體(ti)的測量。
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距(ju)離 R 成一定比(bi)例關系(xi)： R= C （速(su)度） *δ f （頻(pin)率差） /2/ K （ 調頻斜率）。因為光速 C和調頻斜(xie)率 K 已知，因此(ci)估算出頻率差 δ f ， 便可得到雷(lei)達安裝位置料面的距離(li) R ，再通過已知的罐體總(zong)高(gao)，減去雷(lei)達到料面的空間距離（簡稱空高(gao)），得出料位的高(gao)度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請(qing)將未使(shi)用的(de)電氣接口用盲(mang)堵(du)(du)堵(du)(du)緊(jin)，見③
咨詢熱線：400-161-0067
測量介質：液體
測量范圍： 0.1m~ 10m
過程連接： G?A / ?NPT螺紋 / 法蘭 ≥DN 25
過程溫度： -40～ 100℃
過程壓力： -0.1～ 1.6 MPa
精 度： ±5mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線制(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸出：二線(xian)制4...20mA/HART協議/四線(xian)制4...20mA /RS485 Modbus
| 過程鏈接 |
法蘭 /材質PP、PTFE、不(bu)銹(xiu)鋼(gang)(gang)、不(bu)銹(xiu)鋼(gang)(gang) +PTFE翻邊 |
|||
| 材質 |
鑄鋁(lv)/ 不銹鋼/ 塑料ABS |
|||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 |
(198～242)V AC |
|
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 |
(15-28) V DC |
四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大約(yue)1秒（取決于(yu)參數設(she)置） |
|||
|
調整時間(jian)工(gong)作存儲及運輸(shu)溫度(du) |
（-40~80）℃ |
|||
|
過程溫度 |
HBRD-FMW11S |
-40～100℃ |
||
| HBRD-FMW11 |
-40～80℃ |
|||
| HBRD-FMW12 |
-40～100℃ |
|||
| HBRD-FMW13 |
-40～120℃/-40-110℃(螺紋連接) |
|||
| HBRD-FMW14 | -40~200℃ | |||
|
相對濕度 |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐震 |
機械震動10m/s2,(10~150)Hz | |||
儀表在(zai)安裝時避(bi)免安裝在(zai)入料口的上方，盡(jin)量(liang)避(bi)開(kai)各種(zhong)影響信(xin)號的物體(ti)，如攪拌(ban)槳等
● 在極端復雜的工況下，以(yi)雷達安裝點為中心，半徑20cm的區域內(nei)沒有任何障礙(ai)物，儀表即(ji)可正常工作。
有(you)不能安裝在入料口上(shang)方，儀表下方不能有(you)障礙(ai)物
在極端復雜(za)的工況下，以(yi)雷(lei)達(da)安(an)裝點為中(zhong)心，半(ban)徑20cm的區域(yu)內(nei)沒(mei)有任(ren)何障礙物，儀表即可正常工作。
