產(chan)品概述 Product overview

HBRD90X 系列(lie)傳感器(qi)是26G雷達水位計測量(liang)儀(yi)表，測量(liang)距(ju)離可(ke)達80米。天線被進(jin)一(yi)步優化處理(li)，新型快速(su)的微處理(li)器(qi)可(ke)以(yi)進(jin)行更(geng)高速(su)率的信號分(fen)析處理(li)，使(shi)得儀(yi)表可(ke)以(yi)用于(yu)各種強腐蝕性液體(ti)的測量(liang)。

產品(pin)原理 The product principle

雷(lei)達(da)(da)水(shui)位(wei)計(ji)天線(xian)(xian)發(fa)(fa)(fa)射(she)(she)極(ji)窄的微波(bo)脈(mo)(mo)(mo)沖，這個脈(mo)(mo)(mo)沖以光速在空間傳播，遇(yu)到被(bei)測(ce)介質表面(mian)，其(qi)部分能(neng)量被(bei)反射(she)(she)回來，被(bei)同(tong)一天線(xian)(xian)接(jie)收。發(fa)(fa)(fa)射(she)(she)脈(mo)(mo)(mo)沖與接(jie)收脈(mo)(mo)(mo)沖的時間間隔與天線(xian)(xian)到被(bei)測(ce)介質表面(mian)的距離成(cheng)正比(bi)。由于電磁波(bo)的傳播速度(du)極(ji)高(gao)，發(fa)(fa)(fa)射(she)(she)脈(mo)(mo)(mo)沖與接(jie)收脈(mo)(mo)(mo)沖的時間間隔很小（納秒(miao)量級）很難確認，90X系列(lie)26G雷(lei)達(da)(da)水(shui)位(wei)計(ji)采用一種特殊的解調技術，可以準(zhun)確識別發(fa)(fa)(fa)射(she)(she)脈(mo)(mo)(mo)沖與接(jie)收脈(mo)(mo)(mo)沖的時間間隔，從而進一步計(ji)算出天線(xian)(xian)到被(bei)測(ce)介質表面(mian)的距離。

A：量(liang)程(cheng)設定、B：低(di)位(wei)調(diao)整、C：高(gao)位(wei)調(diao)整、 D：盲區范圍

測(ce)量的(de)基準面是：螺紋底面或法蘭的(de)密(mi)封(feng)面。

注：使用雷達水位計(ji)時(shi)，務(wu)必(bi)保證最高液位不能進(jin)入(ru)測量盲區（圖中D所示區域）。

產(chan)品特點 Product features

行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達70米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖工作方式，雷達水位計發射功率極低，對(dui)人體及(ji)環境均無傷害(hai)。

產品規格 Product specification

應用：河道、湖泊、淺灘
測量范圍：30米
過程連接：螺紋G1?? A / 支架/法蘭
過程溫度：-40～100℃
過程壓力：常壓
精度：±3mm
頻率范圍：26GHz
防護等級：IP67 / IP65
供電電源：DC(6—24V)/四線 DC 24V / 兩線
信號輸出：RS485/Modbus 協議 4~20mA/Hart 兩線
現場顯示：可選
外殼：鋁/塑料

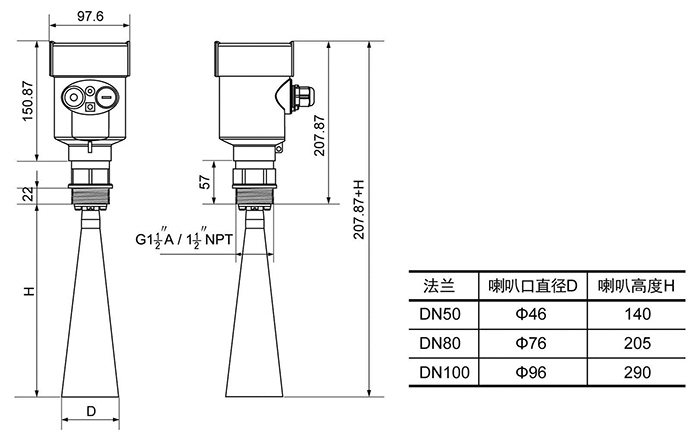

外觀(guan)尺(chi)寸 Appearance of size

技(ji)術參數 Technical parameters

安裝要求 Installation requirements

請注意(yi)以下事(shi)項，以確保儀表能正確安(an)裝：請預(yu)留足夠的(de)(de)安(an)裝空間(jian)。請避免強烈震動的(de)(de)安(an)裝場合。

雷達(da)及支(zhi)架安裝示意圖（一）

雷達及支架(jia)安裝示意(yi)圖（二(er)）

注：雷達天線(xian)發射(she)微波脈沖時(shi)，都有(you)(you)一定發射(she)角。從天線(xian)下緣到被(bei)測(ce)介質表面之間，及發射(she)微波波束(shu)所(suo)輻射(she)的(de)區(qu)域內不得(de)有(you)(you)障礙物。因此安(an)裝時(shi)應盡可能(neng)避開遮(zhe)擋(dang)設施，必要時(shi)須(xu)進行“虛假(jia)回波學習“。安(an)裝儀(yi)表時(shi)還要注意：最高液位不得(de)進入測(ce)量盲(mang)區(qu)；儀(yi)表必須(xu)接大地，增(zeng)加(jia)防雷措(cuo)施；室外應采取遮(zhe)陽、防雨措(cuo)施。
