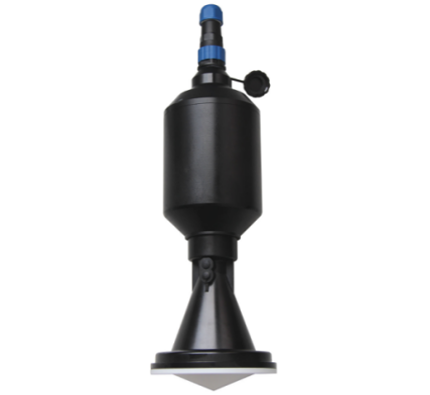

產(chan)品概述 Product overview

HBRD90X 系(xi)列(lie)傳感器是(shi)26G雷達水位計測量(liang)(liang)儀表，測量(liang)(liang)距離可(ke)達80米。天線被(bei)進(jin)一步優化處理(li)，新型快速的微處理(li)器可(ke)以進(jin)行更高(gao)速率的信號分析(xi)處理(li)，使得儀表可(ke)以用于各種(zhong)強(qiang)腐蝕性液(ye)體的測量(liang)(liang)。

產(chan)品原理(li) The product principle

雷(lei)達水位計(ji)天(tian)(tian)(tian)線(xian)發(fa)射(she)極窄的(de)微波(bo)脈(mo)沖，這(zhe)個脈(mo)沖以(yi)光速在空間(jian)傳播(bo)，遇到被(bei)測(ce)介(jie)質表(biao)面(mian)，其部(bu)分能量被(bei)反射(she)回(hui)來，被(bei)同一(yi)天(tian)(tian)(tian)線(xian)接(jie)(jie)收(shou)(shou)。發(fa)射(she)脈(mo)沖與(yu)接(jie)(jie)收(shou)(shou)脈(mo)沖的(de)時(shi)(shi)間(jian)間(jian)隔與(yu)天(tian)(tian)(tian)線(xian)到被(bei)測(ce)介(jie)質表(biao)面(mian)的(de)距離成正比。由(you)于電磁波(bo)的(de)傳播(bo)速度(du)極高，發(fa)射(she)脈(mo)沖與(yu)接(jie)(jie)收(shou)(shou)脈(mo)沖的(de)時(shi)(shi)間(jian)間(jian)隔很(hen)小（納秒量級）很(hen)難確認，雷(lei)達水位計(ji)采(cai)用一(yi)種(zhong)特殊的(de)解(jie)調技術，可以(yi)準確識別發(fa)射(she)脈(mo)沖與(yu)接(jie)(jie)收(shou)(shou)脈(mo)沖的(de)時(shi)(shi)間(jian)間(jian)隔，從而(er)進一(yi)步計(ji)算(suan)出天(tian)(tian)(tian)線(xian)到被(bei)測(ce)介(jie)質表(biao)面(mian)的(de)距離。

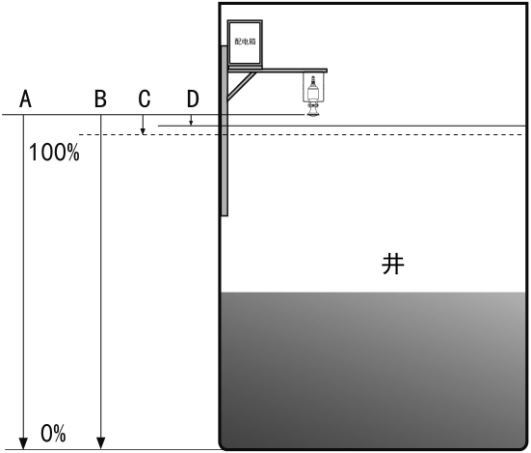

A：量程(cheng)設(she)定、B：低位(wei)(wei)調整、C：高位(wei)(wei)調整、 D：盲區范圍

測量的基準面是(shi)：螺紋底(di)面或法(fa)蘭的密封(feng)面。

注：使用雷達(da)水位(wei)計時，務(wu)必(bi)保證最高液位(wei)不(bu)能(neng)進(jin)入測量(liang)盲區（圖中D所示區域）。

產(chan)品特點 Product features

行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達30米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖工(gong)作(zuo)方式，雷(lei)達水(shui)位(wei)計發射(she)功率(lv)極低，對人體及環境(jing)均無傷害。

產品規格(ge) Product specification

應用：下水道、窨井、河道的水位測量
測量范圍：30米
過程連接：龍門框，鎖 緊法(fa)蘭從DN 80/3" 起
過程溫度：-40～80℃
過程壓力：（-0.1～0.3）MPa 精度(du)： ±5mm 頻(pin)率范圍：26GHz
防(fang)護等級(ji)：  IP68
供電(dian)電(dian)源： DC(6—24V)/四(si)線  DC 24V /  兩線(xian)
信號輸出：4...20mA/HART( 兩線/四線 )RS485-Modbus
外(wai)殼： PP全密封外殼

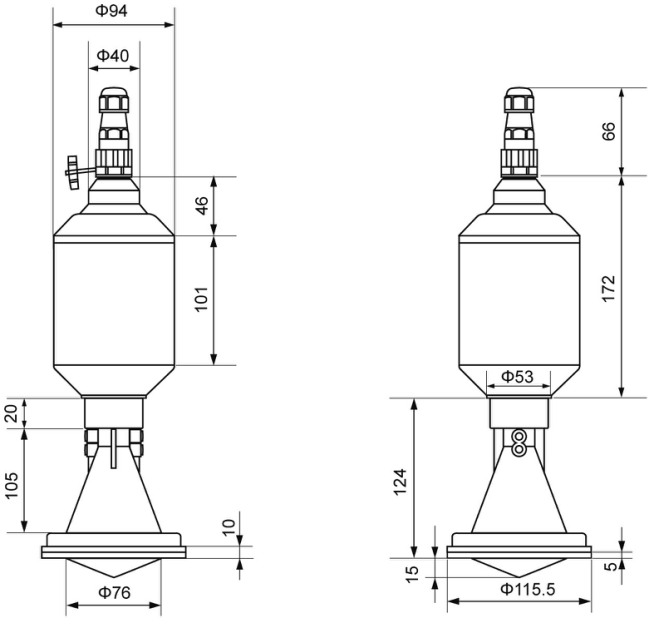

外(wai)觀尺(chi)寸 Appearance of size

技術參數 Technical parameters

安(an)裝要求 Installation requirements

請注意以下事(shi)項，以確(que)保儀表能正確(que)安裝：請預留足夠的安裝空間。請避免強烈(lie)震動的安裝場(chang)合。

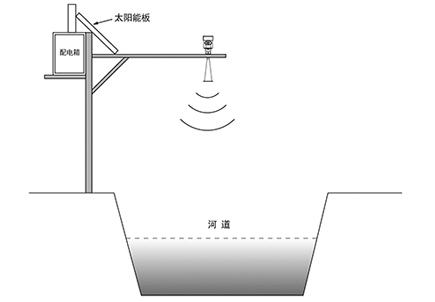

雷達及支(zhi)架安裝示意圖（一）

雷達及支架安裝示意圖（二）

注(zhu)：雷(lei)達(da)天線發射(she)微(wei)波(bo)脈沖(chong)時，都有一定發射(she)角。從天線下緣到被測(ce)介質表面之間(jian)，及(ji)發射(she)微(wei)波(bo)波(bo)束所輻(fu)射(she)的區域內不(bu)得有障礙物。因此安裝時應盡可(ke)能避開遮擋設施(shi)，必要時須進行(xing)“虛假回(hui)波(bo)學習“。安裝儀表時還要注(zhu)意：最高液位不(bu)得進入測(ce)量盲(mang)區；儀表必須接大地(di)，增加防雷(lei)措施(shi)；室外應采取遮陽、防雨措施(shi)。
