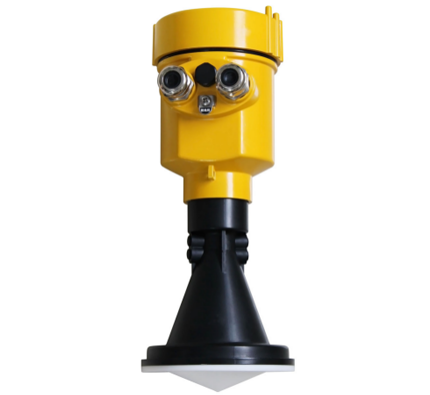

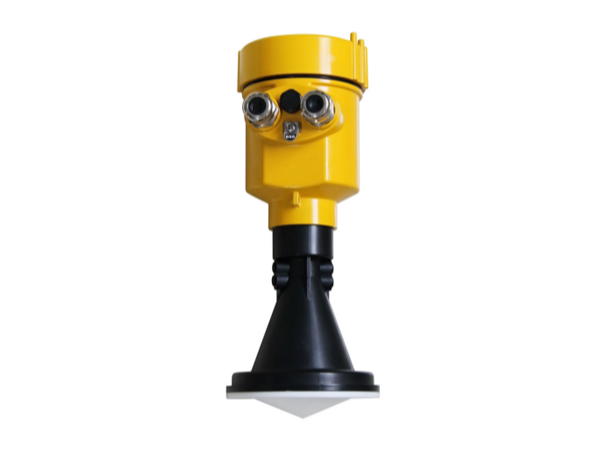

產(chan)品概(gai)述(shu) Product overview

HBRD90X 系列(lie)傳(chuan)感器(qi)是26G雷達水位計測量儀表，測量距離(li)可(ke)達80米(mi)。天線被進一步優(you)化處理(li)，新(xin)型快速(su)的微處理(li)器(qi)可(ke)以(yi)進行更高速(su)率的信號(hao)分析處理(li)，使得(de)儀表可(ke)以(yi)用于各種強腐蝕性液體的測量。

產(chan)品原(yuan)理 The product principle

雷(lei)達水位(wei)計(ji)(ji)天線發(fa)(fa)射(she)極窄的(de)(de)微波(bo)(bo)脈(mo)(mo)沖(chong)(chong)(chong)，這個(ge)脈(mo)(mo)沖(chong)(chong)(chong)以(yi)光速在空(kong)間(jian)(jian)傳播(bo)，遇(yu)到被測(ce)介質(zhi)表(biao)(biao)面(mian)，其部分能量(liang)被反射(she)回來，被同一天線接(jie)收(shou)。發(fa)(fa)射(she)脈(mo)(mo)沖(chong)(chong)(chong)與(yu)(yu)接(jie)收(shou)脈(mo)(mo)沖(chong)(chong)(chong)的(de)(de)時(shi)間(jian)(jian)間(jian)(jian)隔與(yu)(yu)天線到被測(ce)介質(zhi)表(biao)(biao)面(mian)的(de)(de)距離成正比。由于電磁波(bo)(bo)的(de)(de)傳播(bo)速度極高，發(fa)(fa)射(she)脈(mo)(mo)沖(chong)(chong)(chong)與(yu)(yu)接(jie)收(shou)脈(mo)(mo)沖(chong)(chong)(chong)的(de)(de)時(shi)間(jian)(jian)間(jian)(jian)隔很(hen)(hen)小（納秒量(liang)級）很(hen)(hen)難確認(ren)，90X系(xi)列26G雷(lei)達水位(wei)計(ji)(ji)采(cai)用一種(zhong)特殊的(de)(de)解調技(ji)術，可以(yi)準確識別發(fa)(fa)射(she)脈(mo)(mo)沖(chong)(chong)(chong)與(yu)(yu)接(jie)收(shou)脈(mo)(mo)沖(chong)(chong)(chong)的(de)(de)時(shi)間(jian)(jian)間(jian)(jian)隔，從而進(jin)一步計(ji)(ji)算出(chu)天線到被測(ce)介質(zhi)表(biao)(biao)面(mian)的(de)(de)距離。

A：量程設定、B：低(di)位調整(zheng)、C：高位調整(zheng)、 D：盲區范圍

測(ce)量的基準(zhun)面是：螺紋底面或法蘭的密封面。

注：使用(yong)雷達(da)水位計時，務必(bi)保證最(zui)高液位不(bu)能進(jin)入測量盲區（圖中D所示(shi)區域）。

產(chan)品特點 Product features

行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達70米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖工作方式，雷達水位計發射功(gong)率極低，對人體及環境均(jun)無傷害。

產品規格 Product specification

應用：河道、湖泊、淺灘
測量范圍：30米
過程連接：龍門框，鎖 緊(jin)法蘭從DN 80/3" 起
過程溫度：-40～80℃
過程壓力：（-0.1～0.3）MPa 精度： ±3mm 頻率范圍(wei)：26GHz
防護等級：  IP67 / IP65
供(gong)電電源： DC(6—24V)/四線  DC 24V /  兩線
信號輸出： RS485/Modbus  協議 4~20mA/Hart  兩線
現場顯示：可(ke)選(xuan)
外殼：鋁(lv)/ 塑料

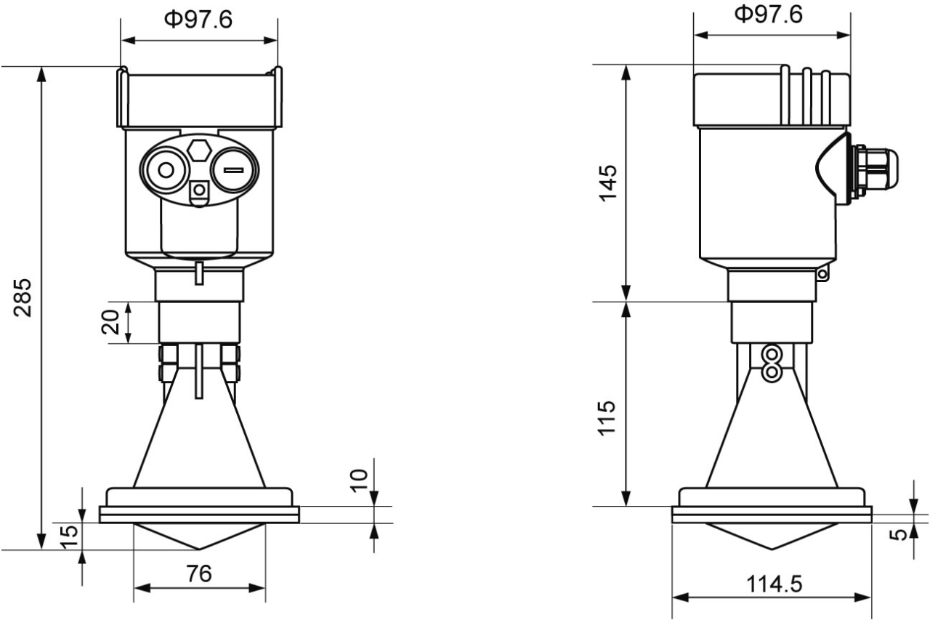

外觀尺寸 Appearance of size

技術(shu)參(can)數 Technical parameters

安裝要求 Installation requirements

請注(zhu)意以下事項，以確保儀表能正確安(an)裝：請預留足(zu)夠的安(an)裝空(kong)間。請避免強烈震動的安(an)裝場合。

雷達及支架安(an)裝(zhuang)示(shi)意(yi)圖（一）

雷達及支架(jia)安裝示意圖（二(er)）

注：雷(lei)達天線發射(she)微波脈沖(chong)時，都有(you)一定發射(she)角。從(cong)天線下緣到被測(ce)介質表(biao)面之間，及發射(she)微波波束所(suo)輻(fu)射(she)的區(qu)域(yu)內不(bu)(bu)得(de)有(you)障礙物。因此(ci)安裝時應盡可能避(bi)開遮(zhe)擋設施(shi)(shi)，必要(yao)時須進行“虛假(jia)回波學習“。安裝儀表(biao)時還要(yao)注意：最高液(ye)位不(bu)(bu)得(de)進入測(ce)量盲(mang)區(qu)；儀表(biao)必須接大地，增加防雷(lei)措施(shi)(shi)；室外應采取遮(zhe)陽、防雨措施(shi)(shi)。
