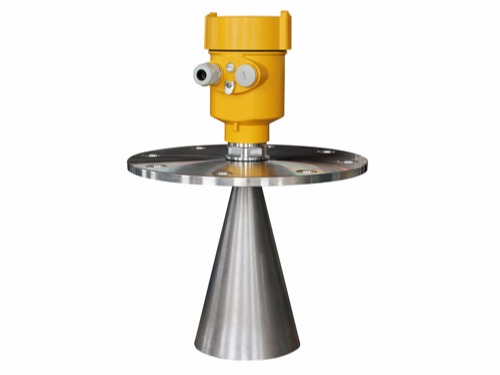

專注雷達物位計OEM定制更高精(jing)確(que)度(du)的測量(liang)物位(wei)計，精(jing)度(du)可達±1MM
適(shi)用(yong)介質：液體(ti),特別是(shi)帶(dai)有壓力及揮發性液體(ti)
應用：原油(you)、輕油(you)液位測量；氫氧化鋁液位測量；原煤、石灰(hui)石倉位測量；焦碳料位測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測(ce)量(liang)范圍(wei)：35m
天線(xian)：喇叭天線(xian)
頻率(lv)：6 GHz
過程(cheng)溫度(du)：-40～130℃(標準型)/-40～250℃(高溫型)
測(ce)量精度：±10mm
過程壓(ya)力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四(si)位LCD可編程
電源：兩線制(DC24V) 四(si)線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔(qiang)/鋁 雙腔(qiang)/塑料/不(bu)銹鋼 單腔(qiang)
過程連接：法(fa)蘭(選配)/ 螺紋
400-1610-067
6GHz智能系列雷達物(wu)位計(ji)適(shi)用(yong)于(yu)對液體、漿料、顆粒(li)料及(ji)塊料的物(wu)位進(jin)行(xing)非(fei)接觸式連續(xu)測量，適(shi)用(yong)于(yu)溫度、壓力變(bian)化大；有惰性氣體及(ji)揮發存在(zai)的場合(he)。
采用微波脈沖的測(ce)量方法，并可在工業(ye)頻率波段范圍內(nei)正常工作。波束能量較低，可安(an)裝于各種金屬、 非金屬容器或管(guan)道(dao)內(nei)，對人體及(ji)環境均無傷害。
通過天線系統發射并接收能(neng)量很低(di)的(de)(de)極短(duan)的(de)(de)微波(bo)脈沖。雷達波(bo)以(yi)光(guang)速(su)運行。運行時(shi)間(jian)可(ke)以(yi)通過電子部件被轉換成物位信號(hao)。一種(zhong)特殊的(de)(de)時(shi)間(jian)延伸方(fang)法可(ke)以(yi)確(que)保(bao)極短(duan)時(shi)間(jian)內穩(wen)定(ding)和精確(que)的(de)(de)測量。即使工況比較復雜的(de)(de)情況下，存(cun)在虛假回(hui)波(bo)，用微處理技術和調試軟(ruan)件也(ye)可(ke)以(yi)準確(que)的(de)(de)分(fen)析出(chu)物位的(de)(de)回(hui)波(bo)。
天線接收反射的(de)(de)微(wei)波脈沖并將(jiang)其(qi)傳(chuan)輸給電子線路(lu)，微(wei)處(chu)理器(qi)對(dui)此(ci)信(xin)(xin)號進行處(chu)理，識(shi)(shi)別(bie)出微(wei)脈沖在物料(liao)表面所產生的(de)(de)回波。正(zheng)確的(de)(de)回波信(xin)(xin)號識(shi)(shi)別(bie)由(you)脈沖軟件完成，精度可達到毫米級。
距(ju)(ju)離(li)物料表(biao)面的距(ju)(ju)離(li)D與脈沖的時間行程T成正比：D=C×T/2；其中C為(wei)光速。因空罐的距(ju)(ju)離(li)E已知，則物位L為(wei)：L=E-D。
通(tong)過輸(shu)入空罐高(gao)度(du)E（=零點），滿罐高(gao)度(du)F（=滿量程(cheng)）及一些應(ying)用參數來設定，應(ying)用參數將自動使儀表適應(ying)測量環境(jing)。對應(ying)于(yu)4－20mA輸(shu)出(chu)。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將(jiang)未使用(yong)的(de)電氣接(jie)口(kou)用(yong)盲堵堵緊，見③
咨詢熱線：400-161-0067
適用介質：液體,特別是帶有壓力及揮發性液體
應用：原油、輕油液位測量；氫氧化鋁液位測量；原煤、石灰石倉位測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：35m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程(cheng)連接(jie)：法蘭(選配)/ 螺紋
| 一般數據 | 材料 | 天線 | PTFE、PP |
| 外殼 | 鋁、塑料、防靜電PP、不銹鋼316 | ||
| 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸脂 | ||
| 接地端子 | 不銹鋼 | ||
| 過程連接 | HBRD801 | G1?″A 螺紋 或 1?″NPT 螺紋 / 法蘭 | |
| HBRD802 | PTFE 翻邊法蘭 | ||
| HBRD803 | 不銹鋼法蘭 | ||
| HBRD804 | 不銹鋼法蘭 | ||
| HBRD805 | 不銹鋼法蘭 | ||
| HBRD806 | 不銹鋼法蘭 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26)V DC |
| 本安型 | (21.6～26.4)V DC | ||
| 功耗 | max. 22.5mA | ||
| 允許紋波 | |||
| - <100Hz | Uss < lV | ||
| - (100～100K)Hz | Uss < l0mV | ||
| 隔爆型 | (22. 8～26. 4) V DC 兩線制 | ||
| (198～242) V AC 四線制 / 110V AC 四線制 | |||
| 功耗 | max. 1VA，1W | ||
| 電纜參數 | 電纜入口／插頭 | 1個 M20xl.5電纜入口（電纜直徑5～9mm） | |
| 1個 盲堵 M20xl.5 | |||
| 彈簧接線端子 | 用于導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～20)mA/HART | |
| 分辨率 | 1.6μA | ||
| 故障信號 | 電流輸出不變；20.5mA；22mA；3.9mA | ||
| 兩線制負載電阻 | 見下圖 | ||
| 四線制負載電阻 | 最大500Ω | ||
| 積分時間 | (0～36)s，可調 | ||
| 特征參數 | 盲區 | 天線末端 | |
| HBRD801 | 20m（液體） | ||
| HBRD802 | 20m（液體） | ||
| HBRD803 | 35m | ||
| HBRD804 | 35m | ||
| HBRD805 | 20m | ||
| HBRD806 | 15m | ||
| 測量間隔 | 約1s （取決于參數設置） | ||
| 調整時間 | 約1s （取決于參數設置） | ||
| 分辨率 | 1mm | ||
| 精度 | 10mm 或＜0.1%（見下面精度示意圖） | ||
| 工作存儲及運輸溫度 | (-40～80) ℃ | ||
| 過程溫度（天線部分的溫度） | |||
| HBRD801 | -40～130℃ | ||
| HBRD802 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD803 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD804 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD805 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD806 | (-40～400)℃ | ||
| 相對濕度 | ＜95% | ||
| 罐內壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
推薦位置（2），罐(guan)(guan)(guan)壁(bi)至安(an)裝(zhuang)短管的外壁(bi)應滿(man)足(zu)以(yi)下要求：離(li)(li)罐(guan)(guan)(guan)壁(bi)最佳距離(li)(li)為(wei)罐(guan)(guan)(guan)體直徑的1/4或1/6處，離(li)(li)罐(guan)(guan)(guan)壁(bi)的最小(xiao)安(an)裝(zhuang)距離(li)(li)為(wei)測量范(fan)圍的1/10。例如(ru): 10m液位儲(chu)罐(guan)(guan)(guan)，離(li)(li)罐(guan)(guan)(guan)壁(bi)的最小(xiao)安(an)裝(zhuang)距離(li)(li)應1m。
● 不能安(an)裝在入料口的上(shang)方（4）
● 不(bu)能安裝在中(zhong)心位置(zhi)（3）, 如果安裝在中(zhong)央，會(hui)產生(sheng)多(duo)重虛假回(hui)波，干擾回(hui)波會(hui)導致(zhi)真實信(xin)號(hao)丟失。
● 如果不能保(bao)持(chi)儀表與(yu)罐壁的距離，罐壁上的介質會黏附造成(cheng)虛(xu)假(jia)(jia)回波，在(zai)調試儀表的時候應該進(jin)行虛(xu)假(jia)(jia)回波存儲(chu)。
錐形罐的安裝
錐(zhui)形罐(guan)頂部(bu)平面，可(ke)裝在(zai)罐(guan)頂正(zheng)中間，可(ke)保(bao)證(zheng)測量(liang)到錐(zhui)形底部(bu)。
有堆料的儲罐
有料(liao)堆時天線要垂直對(dui)準(zhun)料(liao)面(mian)(mian)。若料(liao)面(mian)(mian)不平，堆角大必須使(shi)用萬向法蘭來調(diao)整喇叭角度(du)使(shi)喇叭盡量對(dui)準(zhun)料(liao)面(mian)(mian) 。 （由于傾斜的(de)固體(ti)表(biao)面(mian)(mian)會造成回波衰減，甚至丟失信號的(de)問題(ti)）
罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內(nei)有（1）（2）干涉(she)物件(jian)，應采用(yong)導波管(guan)進(jin)行測量。
