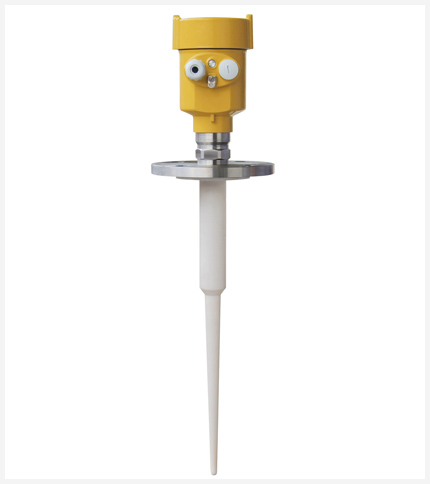

產品概述 Product overview

6GHz智能系列雷達(da)物(wu)位計適用(yong)(yong)于對液體、漿料(liao)、顆粒料(liao)及(ji)塊(kuai)料(liao)的物(wu)位進行非(fei)接觸(chu)式(shi)連續測(ce)量，適用(yong)(yong)于溫度、壓力變化大；有惰(duo)性(xing)氣體及(ji)揮發存在的場合。

采用微波(bo)脈沖的(de)測量(liang)方(fang)法，并可(ke)在(zai)工(gong)業頻率波(bo)段范圍內正常工(gong)作。波(bo)束(shu)能量(liang)較(jiao)低，可(ke)安裝于各種金屬、 非金屬容器(qi)或管道內，對人(ren)體及環境均無(wu)傷害。

產品原理 The product principle

通過天線(xian)系統發(fa)射并接收能(neng)量很(hen)低的(de)(de)極短的(de)(de)微波脈沖。雷達波以(yi)光速運行。運行時間(jian)(jian)可(ke)(ke)以(yi)通過電子(zi)部件被轉換成物位信號。一(yi)種(zhong)特殊的(de)(de)時間(jian)(jian)延伸方法(fa)可(ke)(ke)以(yi)確保極短時間(jian)(jian)內(nei)穩定和(he)精確的(de)(de)測(ce)量。即使工況比(bi)較復雜的(de)(de)情(qing)況下，存(cun)在(zai)虛假回(hui)波，用微處理技術和(he)調試(shi)軟件也可(ke)(ke)以(yi)準確的(de)(de)分(fen)析出物位的(de)(de)回(hui)波。

天(tian)線(xian)接(jie)收反射的微(wei)波脈(mo)沖并將其傳輸(shu)給電子線(xian)路，微(wei)處理器對此信號進行處理，識(shi)別出微(wei)脈(mo)沖在物料(liao)表面所(suo)產(chan)生的回(hui)波。正確的回(hui)波信號識(shi)別由脈(mo)沖軟件(jian)完成，精(jing)度可(ke)達到毫米(mi)級。

距離物料表面的距離D與(yu)脈沖的時間行程(cheng)T成正比(bi)：D=C×T/2；其中(zhong)C為光速(su)。因空罐的距離E已知，則物位(wei)L為：L=E-D。

通過輸(shu)入空罐(guan)高度E（=零點），滿罐(guan)高度F（=滿量程）及一些應(ying)(ying)用參(can)(can)數(shu)來(lai)設定，應(ying)(ying)用參(can)(can)數(shu)將自動使儀(yi)表(biao)適(shi)應(ying)(ying)測(ce)量環境。對應(ying)(ying)于(yu)4－20mA輸(shu)出(chu)。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電(dian)氣(qi)接口用盲堵堵緊，見③

產品(pin)規格 Product specification

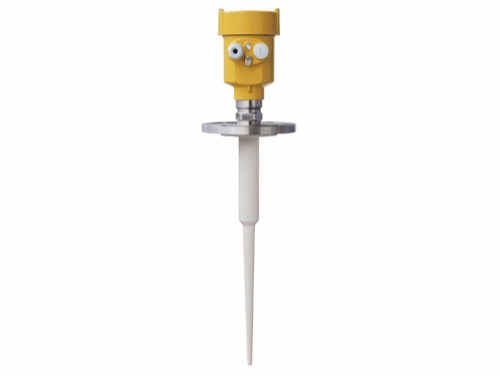

適用介質：液體，特別適合強腐蝕性液體
應用：具有壓力的液位測量；污水液位測量；揮發性大的酸堿液位測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：20m
天線：棒式天線(PTFE)
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～180℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～1.6)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連(lian)接(jie)：翻(fan)邊(bian)法蘭

外觀(guan)尺寸 Appearance of size

技術(shu)參(can)數 Technical parameters

安裝要求 Installation requirements

推薦位置（2），罐(guan)壁(bi)至安裝(zhuang)短管的(de)外壁(bi)應滿足以下要求(qiu)：離(li)(li)罐(guan)壁(bi)最(zui)佳距(ju)離(li)(li)為罐(guan)體直徑的(de)1/4或(huo)1/6處，離(li)(li)罐(guan)壁(bi)的(de)最(zui)小安裝(zhuang)距(ju)離(li)(li)為測量范圍的(de)1/10。例如: 10m液位儲罐(guan)，離(li)(li)罐(guan)壁(bi)的(de)最(zui)小安裝(zhuang)距(ju)離(li)(li)應1m。

● 不能(neng)安裝在入料(liao)口(kou)的(de)上方（4）

● 不(bu)能安裝在(zai)中心(xin)位(wei)置（3）, 如果(guo)安裝在(zai)中央，會產生(sheng)多重虛假回(hui)波，干擾回(hui)波會導致真實信號丟失。

● 如果不能保持(chi)儀(yi)表與罐(guan)壁的(de)距離，罐(guan)壁上的(de)介質會黏附造成(cheng)虛(xu)(xu)假回波，在調試儀(yi)表的(de)時候應該進行(xing)虛(xu)(xu)假回波存儲。

錐形罐的安裝
錐形罐頂部平面(mian)，可(ke)裝在罐頂正中間(jian)，可(ke)保(bao)證測量到錐形底部。

有堆料的儲罐
有料(liao)堆(dui)時天線(xian)要垂直對準料(liao)面(mian)。若料(liao)面(mian)不平(ping)，堆(dui)角(jiao)大必須使用萬向法蘭來調整喇叭角(jiao)度(du)使喇叭盡量對準料(liao)面(mian) 。 （由于傾斜(xie)的固體(ti)表面(mian)會造(zao)成回波衰減，甚至丟失信(xin)號的問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如(ru)果(guo)罐內有（1）（2）干涉物件，應采(cai)用導波管進(jin)行(xing)測量。
