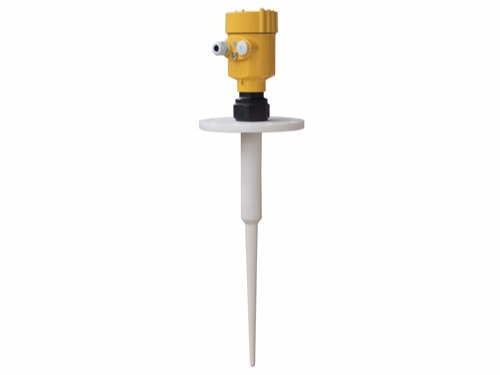

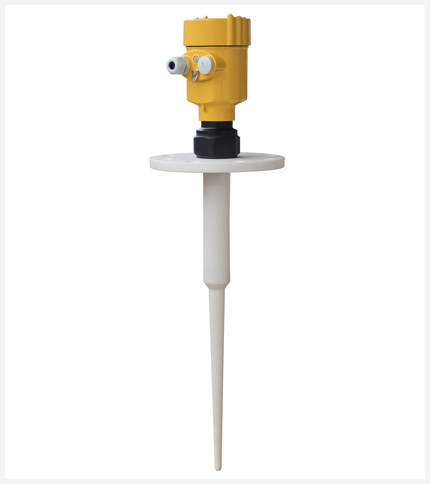

產品概述 Product overview

6GHz智能(neng)系列雷(lei)達物(wu)(wu)位計適用(yong)(yong)于(yu)對液(ye)體(ti)、漿料(liao)、顆粒料(liao)及(ji)塊料(liao)的物(wu)(wu)位進行非接(jie)觸(chu)式連續測量(liang)，適用(yong)(yong)于(yu)溫度、壓力(li)變化大；有惰性氣體(ti)及(ji)揮(hui)發存在的場(chang)合。

采(cai)用微波脈(mo)沖的測量(liang)方法(fa)，并可(ke)在工(gong)業頻率(lv)波段范圍內(nei)(nei)正常工(gong)作。波束能(neng)量(liang)較低，可(ke)安(an)裝于各(ge)種金(jin)屬、 非金(jin)屬容器或管道內(nei)(nei)，對人體及環境均無傷(shang)害(hai)。

產品(pin)原理 The product principle

通過(guo)天線系統(tong)發射并接收能(neng)量(liang)很低(di)的(de)(de)(de)(de)極(ji)短(duan)(duan)的(de)(de)(de)(de)微波(bo)(bo)脈沖(chong)。雷達波(bo)(bo)以(yi)(yi)(yi)光速(su)運(yun)行(xing)。運(yun)行(xing)時間(jian)可以(yi)(yi)(yi)通過(guo)電子部件(jian)被轉換成物位信(xin)號。一種特殊的(de)(de)(de)(de)時間(jian)延伸方(fang)法可以(yi)(yi)(yi)確(que)保極(ji)短(duan)(duan)時間(jian)內穩定和精(jing)確(que)的(de)(de)(de)(de)測量(liang)。即使工況(kuang)比較(jiao)復(fu)雜的(de)(de)(de)(de)情況(kuang)下，存(cun)在虛假回波(bo)(bo)，用微處理(li)技術和調試軟件(jian)也可以(yi)(yi)(yi)準確(que)的(de)(de)(de)(de)分析出物位的(de)(de)(de)(de)回波(bo)(bo)。

天線(xian)接收(shou)反射的(de)(de)微(wei)(wei)波脈沖(chong)并(bing)將(jiang)其(qi)傳輸給(gei)電子線(xian)路，微(wei)(wei)處理(li)器對(dui)此信號進行處理(li)，識(shi)別出微(wei)(wei)脈沖(chong)在物料表面所(suo)產生的(de)(de)回波。正確的(de)(de)回波信號識(shi)別由脈沖(chong)軟件(jian)完成，精度可達到毫米級。

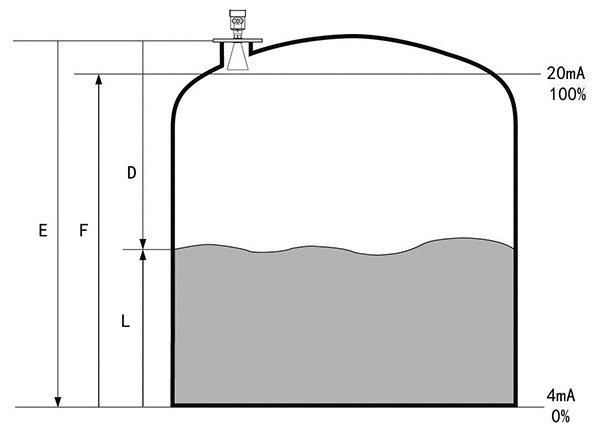

距離(li)物(wu)料表面的距離(li)D與脈(mo)沖的時間行程T成正比：D=C×T/2；其中C為(wei)光(guang)速(su)。因空罐的距離(li)E已(yi)知，則物(wu)位L為(wei)：L=E-D。

通過輸入空(kong)罐高(gao)度(du)E（=零點），滿罐高(gao)度(du)F（=滿量程）及(ji)一些應(ying)(ying)用(yong)參數(shu)來設定，應(ying)(ying)用(yong)參數(shu)將自(zi)動(dong)使儀(yi)表適應(ying)(ying)測量環境。對應(ying)(ying)于(yu)4－20mA輸出。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣接口用盲(mang)堵堵緊，見③

產品規格 Product specification

適用介質：液體，微腐蝕性液體
應用：污水液位測量；揮發性小的酸堿液位測量；漿料料位測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：20m
天線：棒式天線(PP/PTFE)
頻率：6 GHz
過程溫度：(-40～130)℃

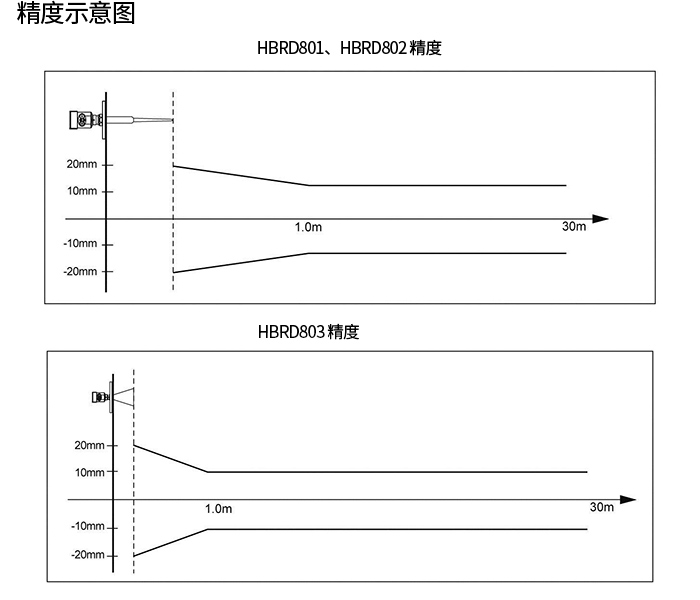

測量精度：±10mm
過程壓力：(-0.1～0.3)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程

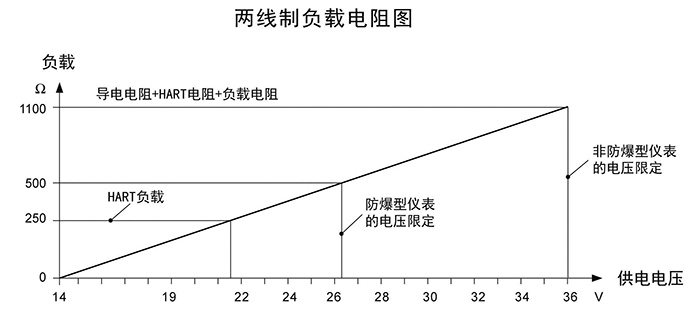

電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重 復 性：± 1mm
外殼：鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭(選配)/螺紋

外觀尺(chi)寸(cun) Appearance of size

技術(shu)參數 Technical parameters

安裝要求 Installation requirements

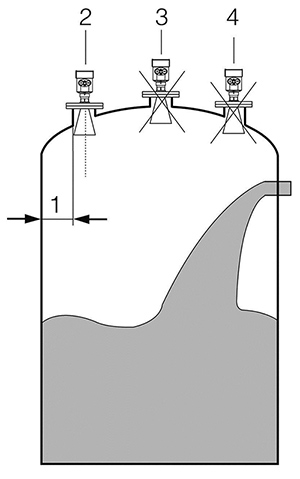

推薦位置（2），罐(guan)壁(bi)至(zhi)安裝(zhuang)短管(guan)的(de)外壁(bi)應(ying)滿足以下要求：離(li)罐(guan)壁(bi)最佳距離(li)為罐(guan)體直(zhi)徑的(de)1/4或1/6處(chu)，離(li)罐(guan)壁(bi)的(de)最小安裝(zhuang)距離(li)為測量(liang)范(fan)圍的(de)1/10。例如: 10m液(ye)位儲罐(guan)，離(li)罐(guan)壁(bi)的(de)最小安裝(zhuang)距離(li)應(ying)1m。

● 不能(neng)安裝(zhuang)在入料口(kou)的(de)上方（4）

● 不(bu)能安裝在(zai)中心位(wei)置（3）, 如果安裝在(zai)中央，會(hui)產生多(duo)重虛假回(hui)波，干擾回(hui)波會(hui)導致(zhi)真實信號丟失。

● 如果不能保(bao)持儀表與(yu)罐(guan)壁的距離，罐(guan)壁上的介質會黏附造成虛假(jia)回波，在(zai)調試儀表的時候應該進行虛假(jia)回波存儲。

錐形罐的安裝
錐形罐頂(ding)部(bu)平面，可裝(zhuang)在(zai)罐頂(ding)正中間，可保證測量到錐形底(di)部(bu)。

有堆料的儲罐
有料(liao)(liao)堆時天線要垂直對(dui)準料(liao)(liao)面。若料(liao)(liao)面不平，堆角大必須(xu)使(shi)用萬向法蘭來調整喇(la)叭角度(du)使(shi)喇(la)叭盡量對(dui)準料(liao)(liao)面 。 （由于傾斜的(de)固體表面會造成回(hui)波衰減，甚至丟失信號的(de)問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內有(you)（1）（2）干涉(she)物件(jian)，應(ying)采用導波管進行測量(liang)。
