產品概(gai)述 Product overview

6GHz智(zhi)能系(xi)列雷達物位計適用(yong)(yong)于對液體(ti)(ti)、漿料(liao)、顆(ke)粒料(liao)及塊料(liao)的物位進行(xing)非接觸式連(lian)續測量，適用(yong)(yong)于溫度、壓力變(bian)化大；有惰性氣體(ti)(ti)及揮發存在的場合。

采用微波脈沖的(de)測(ce)量方法，并(bing)可在工(gong)業頻率波段(duan)范圍內(nei)正常工(gong)作。波束能量較低(di)，可安裝于(yu)各(ge)種金(jin)屬、 非金(jin)屬容器或管(guan)道內(nei)，對(dui)人(ren)體及(ji)環境均無傷害。

產品原理(li) The product principle

通過天線系統(tong)發(fa)射并接(jie)收能量(liang)很(hen)低的(de)(de)(de)(de)(de)極(ji)短(duan)的(de)(de)(de)(de)(de)微(wei)波脈沖。雷達波以(yi)(yi)光速運行(xing)。運行(xing)時間可以(yi)(yi)通過電(dian)子部件被轉換成物(wu)位信號。一(yi)種特(te)殊的(de)(de)(de)(de)(de)時間延伸方法(fa)可以(yi)(yi)確保極(ji)短(duan)時間內穩定和精(jing)確的(de)(de)(de)(de)(de)測量(liang)。即使工況比較復雜(za)的(de)(de)(de)(de)(de)情況下，存(cun)在虛假回波，用微(wei)處理技術和調試軟件也(ye)可以(yi)(yi)準(zhun)確的(de)(de)(de)(de)(de)分析出物(wu)位的(de)(de)(de)(de)(de)回波。

天線接收反射的(de)微波脈(mo)(mo)沖(chong)并將(jiang)其(qi)傳輸給電子線路，微處理(li)器對此信(xin)號(hao)進行處理(li)，識(shi)別出(chu)微脈(mo)(mo)沖(chong)在物料表面(mian)所產生(sheng)的(de)回(hui)波。正確的(de)回(hui)波信(xin)號(hao)識(shi)別由脈(mo)(mo)沖(chong)軟(ruan)件完成，精度可(ke)達(da)到毫(hao)米級(ji)。

距離(li)物料表面的(de)(de)距離(li)D與脈(mo)沖的(de)(de)時間行程T成正比：D=C×T/2；其中C為(wei)光速。因空(kong)罐(guan)的(de)(de)距離(li)E已知，則(ze)物位(wei)L為(wei)：L=E-D。

通過輸入空罐(guan)高度(du)E（=零(ling)點），滿罐(guan)高度(du)F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境(jing)。對(dui)應于4－20mA輸出。

防護等級(ji) Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未(wei)使用的電氣(qi)接口用盲(mang)堵(du)(du)堵(du)(du)緊(jin)，見③

產品規格 Product specification

適用介質：液體，特別是低介電常數、微粘稠、帶攪拌的液體
應用：20%的面粉漿料罐測量；帶攪拌的液體測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：20m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD 可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭

外(wai)觀尺(chi)寸(cun) Appearance of size

技術參(can)數 Technical parameters

安(an)裝要求 Installation requirements

推薦(jian)位(wei)置(zhi)（2），罐(guan)壁(bi)至安裝短管的(de)外壁(bi)應(ying)滿足以(yi)下要求：離罐(guan)壁(bi)最佳距(ju)離為(wei)罐(guan)體直徑(jing)的(de)1/4或1/6處，離罐(guan)壁(bi)的(de)最小安裝距(ju)離為(wei)測量范圍的(de)1/10。例如: 10m液位(wei)儲罐(guan)，離罐(guan)壁(bi)的(de)最小安裝距(ju)離應(ying)1m。

● 不能(neng)安裝在(zai)入料(liao)口的(de)上方(fang)（4）

● 不能安(an)裝(zhuang)在(zai)中心位置（3）, 如果安(an)裝(zhuang)在(zai)中央，會(hui)產生多重虛(xu)假回波(bo)，干擾(rao)回波(bo)會(hui)導(dao)致真(zhen)實信號丟失。

● 如果不能保(bao)持(chi)儀(yi)表與罐壁的(de)距(ju)離，罐壁上的(de)介(jie)質會(hui)黏附造成虛假回波(bo)，在調(diao)試儀(yi)表的(de)時候應該進行虛假回波(bo)存儲。

錐形罐的安裝
錐(zhui)形(xing)罐(guan)(guan)頂(ding)部平(ping)面，可裝(zhuang)在罐(guan)(guan)頂(ding)正中間，可保證測量到錐(zhui)形(xing)底部。

有堆料的儲罐
有料(liao)堆時(shi)天(tian)線(xian)要垂直對準(zhun)料(liao)面(mian)。若料(liao)面(mian)不(bu)平(ping)，堆角大必(bi)須使(shi)(shi)用萬向法蘭來調整喇叭(ba)(ba)角度使(shi)(shi)喇叭(ba)(ba)盡量對準(zhun)料(liao)面(mian) 。 （由于傾斜的固體表面(mian)會(hui)造(zao)成回波衰減，甚(shen)至丟失信號的問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。

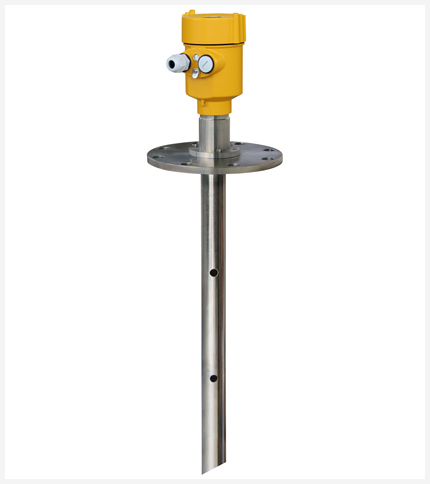

如果罐(guan)內(nei)有（1）（2）干涉物件，應采用導波(bo)管進行測量(liang)。
