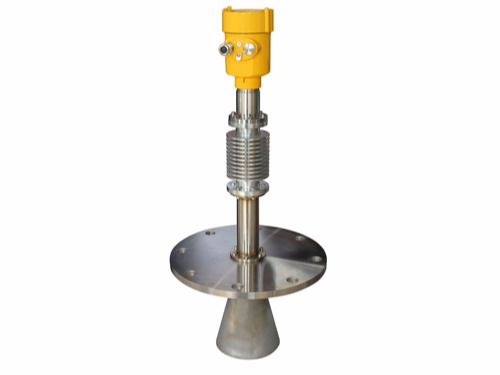

產品概述 Product overview

6GHz智(zhi)能系列(lie)雷達(da)物位(wei)計適用于對液體(ti)、漿料(liao)、顆粒料(liao)及(ji)塊料(liao)的物位(wei)進行非接觸式連續測量，適用于溫度、壓(ya)力(li)變化大；有(you)惰(duo)性氣體(ti)及(ji)揮發存在(zai)的場(chang)合。

采用微波(bo)(bo)脈(mo)沖的(de)測量方法(fa)，并可在(zai)工業頻率波(bo)(bo)段范圍(wei)內正常(chang)工作。波(bo)(bo)束能量較(jiao)低，可安裝(zhuang)于(yu)各種(zhong)金(jin)屬(shu)、 非金(jin)屬(shu)容器或(huo)管(guan)道內，對(dui)人體及環境均無傷害。

產(chan)品(pin)原理 The product principle

通(tong)過天線系(xi)統發射并接收能(neng)量很低(di)的(de)極短的(de)微波(bo)(bo)脈沖。雷(lei)達波(bo)(bo)以光速運行。運行時(shi)間可(ke)以通(tong)過電子部件被轉換成物位(wei)信號。一種特殊的(de)時(shi)間延(yan)伸(shen)方法可(ke)以確保(bao)極短時(shi)間內穩定(ding)和精確的(de)測(ce)量。即使工況(kuang)比較復雜(za)的(de)情況(kuang)下(xia)，存在虛假回(hui)波(bo)(bo)，用微處(chu)理技(ji)術和調試軟件也可(ke)以準(zhun)確的(de)分析出物位(wei)的(de)回(hui)波(bo)(bo)。

天線(xian)接收(shou)反射的微(wei)波脈沖并將其傳輸給電子線(xian)路(lu)，微(wei)處(chu)理(li)器對此信號進行處(chu)理(li)，識(shi)別出微(wei)脈沖在物(wu)料表面所產生(sheng)的回波。正確的回波信號識(shi)別由(you)脈沖軟(ruan)件完(wan)成，精度可(ke)達(da)到毫(hao)米級(ji)。

距離(li)物料(liao)表面的距離(li)D與脈沖的時間行程T成正比：D=C×T/2；其中C為(wei)光速。因(yin)空罐的距離(li)E已(yi)知，則物位L為(wei)：L=E-D。

通過輸入空罐高度E（=零點(dian)），滿罐高度F（=滿量程(cheng)）及(ji)一(yi)些應(ying)用參數來設(she)定，應(ying)用參數將自(zi)動使(shi)儀表適應(ying)測量環境。對應(ying)于(yu)4－20mA輸出。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未(wei)使用(yong)的電(dian)氣接(jie)口用(yong)盲堵(du)堵(du)緊，見③

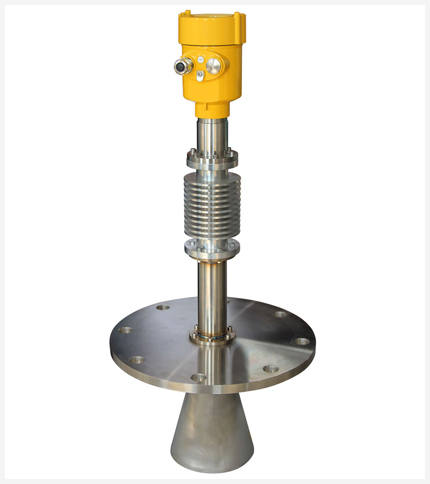

產品規格(ge) Product specification

適用介質：固體，特別是高溫環境下的介質測量
應用：高爐料位測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：15m
天線：喇叭天線
頻率：6 GHz
過程溫度：(-40～400)℃
測量精度：±20mm
過程壓力：(-0.1～0.3)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD 可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭

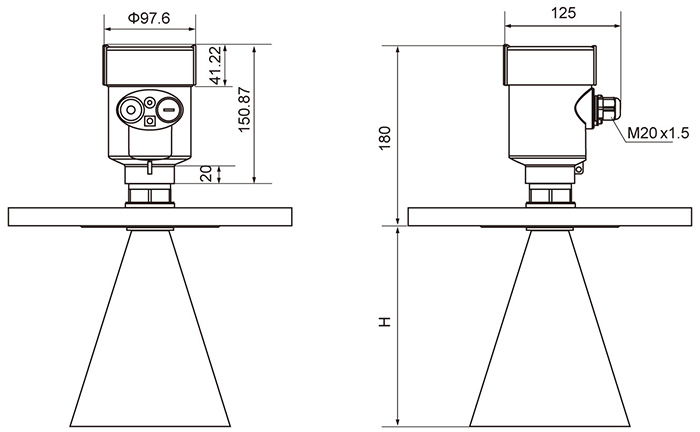

外觀(guan)尺寸 Appearance of size

技術參(can)數 Technical parameters

安裝要(yao)求 Installation requirements

推薦位置（2），罐(guan)(guan)壁至安(an)(an)裝短管的(de)外壁應(ying)滿足以(yi)下要求：離(li)罐(guan)(guan)壁最(zui)佳距(ju)(ju)離(li)為(wei)罐(guan)(guan)體直徑的(de)1/4或1/6處，離(li)罐(guan)(guan)壁的(de)最(zui)小安(an)(an)裝距(ju)(ju)離(li)為(wei)測量范圍(wei)的(de)1/10。例如: 10m液位儲罐(guan)(guan)，離(li)罐(guan)(guan)壁的(de)最(zui)小安(an)(an)裝距(ju)(ju)離(li)應(ying)1m。

● 不能安裝在入料口的(de)上方(fang)（4）

● 不能安裝(zhuang)(zhuang)在中心位置（3）, 如果安裝(zhuang)(zhuang)在中央，會產生多重虛(xu)假回(hui)波，干(gan)擾回(hui)波會導致(zhi)真實信號丟失(shi)。

● 如果不能(neng)保持(chi)儀(yi)表(biao)與罐(guan)壁的距離(li)，罐(guan)壁上的介質會黏附(fu)造成虛假回波(bo)(bo)，在調試儀(yi)表(biao)的時候應該進行虛假回波(bo)(bo)存儲(chu)。

錐形罐的安裝
錐(zhui)形(xing)罐頂部平面，可裝在(zai)罐頂正(zheng)中間，可保證測量到錐(zhui)形(xing)底部。

有堆料的儲罐
有料堆時天線要垂直對準料面。若料面不平，堆角大必須(xu)使用萬向法蘭來調整喇(la)叭角度使喇(la)叭盡量對準料面 。 （由于(yu)傾斜的固體表面會造(zao)成回波衰減，甚(shen)至(zhi)丟失信號(hao)的問題(ti)）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐(guan)內有（1）（2）干涉物件，應采用導(dao)波管進行測量。
