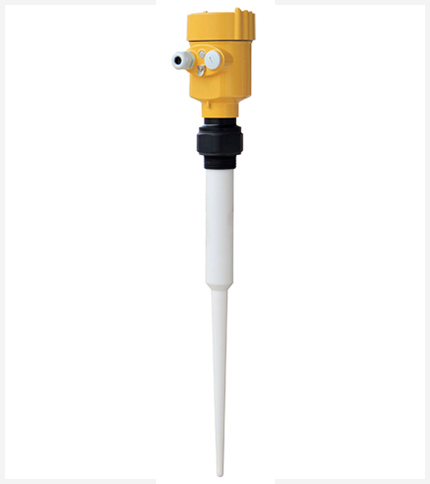

產品概述 Product overview

6GHz智能系列雷達(da)物位(wei)計適用(yong)(yong)于對液(ye)體、漿料(liao)、顆粒料(liao)及塊料(liao)的物位(wei)進行非接觸式連續測(ce)量(liang)，適用(yong)(yong)于溫度(du)、壓力變化大；有惰性氣體及揮發存(cun)在(zai)的場合(he)。

采(cai)用(yong)微波(bo)脈沖的測量(liang)方法，并可(ke)在工(gong)業(ye)頻率波(bo)段范圍內正(zheng)常工(gong)作(zuo)。波(bo)束能量(liang)較低，可(ke)安裝于各種金屬、 非金屬容器(qi)或管(guan)道內，對人體(ti)及環(huan)境均無傷(shang)害。

產品原理 The product principle

通過天線系統發射并接收能(neng)量很低的(de)極短的(de)微(wei)波(bo)(bo)脈沖。雷達波(bo)(bo)以光(guang)速運(yun)行。運(yun)行時間(jian)可以通過電子部件(jian)(jian)被轉換成物(wu)位(wei)信號。一種特殊(shu)的(de)時間(jian)延伸方法可以確保(bao)極短時間(jian)內穩定和精確的(de)測量。即使工況比較復(fu)雜的(de)情況下(xia)，存在虛假(jia)回(hui)波(bo)(bo)，用微(wei)處理技術和調(diao)試(shi)軟件(jian)(jian)也可以準確的(de)分析出物(wu)位(wei)的(de)回(hui)波(bo)(bo)。

天線(xian)接(jie)收反射(she)的微波脈沖(chong)并將(jiang)其傳(chuan)輸給電子線(xian)路，微處理(li)器對此(ci)信號進行處理(li)，識別出微脈沖(chong)在物(wu)料表面所(suo)產生(sheng)的回波。正確的回波信號識別由脈沖(chong)軟件(jian)完(wan)成，精(jing)度可(ke)達到毫米級。

距離物(wu)料表面的(de)距離D與脈(mo)沖的(de)時間行程T成正比：D=C×T/2；其中(zhong)C為光速。因空罐的(de)距離E已知，則物(wu)位L為：L=E-D。

通過輸(shu)入(ru)空罐(guan)高(gao)度(du)E（=零點），滿罐(guan)高(gao)度(du)F（=滿量程）及一些應用參(can)數來設定，應用參(can)數將(jiang)自動使儀表(biao)適應測量環境。對(dui)應于4－20mA輸(shu)出。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣(qi)接口用盲(mang)堵(du)堵(du)緊，見③

產品規(gui)格 Product specification

適用介質：液體，微腐蝕性液體
應用：污水液位測量；揮發性小的酸堿液位測量；漿料料位測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：20m
天線：棒式天線(PP/PTFE)
頻率：6 GHz
過程溫度：(-40～130)℃
測量精度：±10mm
過程壓力：(-0.1～0.3)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重 復 性：± 1mm
外殼：鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭(選配)/螺(luo)紋(wen)

外觀尺寸(cun) Appearance of size

技(ji)術(shu)參數(shu) Technical parameters

安(an)裝要(yao)求 Installation requirements

推(tui)薦位置（2），罐(guan)壁至(zhi)安裝(zhuang)短管的外(wai)壁應滿足以(yi)下要(yao)求：離罐(guan)壁最(zui)佳(jia)距離為(wei)罐(guan)體直徑(jing)的1/4或1/6處，離罐(guan)壁的最(zui)小安裝(zhuang)距離為(wei)測量范圍的1/10。例如: 10m液位儲罐(guan)，離罐(guan)壁的最(zui)小安裝(zhuang)距離應1m。

● 不能安裝在入料口的上方（4）

● 不能安裝在中心(xin)位置（3）, 如果安裝在中央，會產生多重(zhong)虛假回波，干擾回波會導致(zhi)真實信號丟(diu)失。

● 如果不能保持儀表(biao)與罐(guan)(guan)壁的(de)距離，罐(guan)(guan)壁上的(de)介質會黏(nian)附造成(cheng)虛(xu)假回波，在調試儀表(biao)的(de)時候應該進(jin)行虛(xu)假回波存儲。

公司主營：高頻雷達液位計、雷達料位計、導波雷達料位計等儀器(qi)儀表(biao)產品(pin)，有(you)需要(yao)的客戶請聯系我們(men)！

錐形罐的安裝
錐(zhui)形罐頂部(bu)平面，可裝在罐頂正中間，可保證測量到(dao)錐(zhui)形底部(bu)。

有堆料的儲罐
有料(liao)堆時(shi)天(tian)線要(yao)垂直對準(zhun)料(liao)面。若料(liao)面不平，堆角(jiao)大(da)必須使用(yong)萬(wan)向法蘭來(lai)調整喇(la)叭角(jiao)度(du)使喇(la)叭盡量對準(zhun)料(liao)面 。 （由于傾斜的(de)固體(ti)表(biao)面會造成回波(bo)衰減(jian)，甚至丟失信號的(de)問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐(guan)內有（1）（2）干涉物件，應采用導波管進行測量。
