前些天，有朋友來問雷達液位計適合測量內浮頂甲醇儲罐嗎，那么今(jin)天小(xiao)編就這個(ge)問題(ti)，做一個(ge)簡單的分(fen)析。

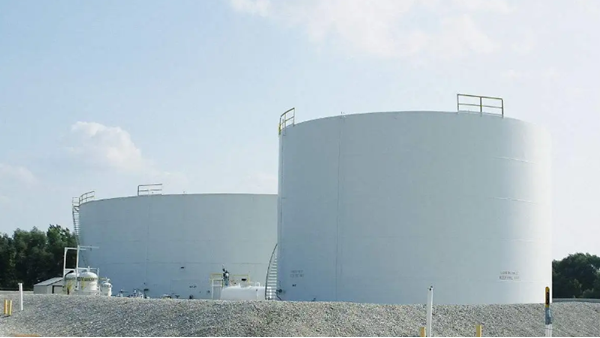

我們先來看看內浮頂甲醇儲罐有哪些特點，甲醇儲罐中的介質為精制甲醇液體，它·是一種無色、有酒精味且易揮發的液體。為了減少甲醇液體在罐內的蒸發損失，其罐體設計為帶內浮頂的立式罐。因為內浮頂浮在液面上，液位測量有一定的特殊性，因此選擇一種適合內浮頂儲罐的液位計非常重要。

（圖源(yuan)網絡）

再來看(kan)(kan)看(kan)(kan)雷(lei)達(da)液(ye)位(wei)計(ji)的測量(liang)原理，雷(lei)達(da)液(ye)位(wei)計(ji)是基于(yu)時間(jian)行(xing)程(cheng)原理的測量(liang)儀表(biao)，雷(lei)達(da)波以(yi)(yi)光速(su)運(yun)行(xing)，運(yun)行(xing)時間(jian)可(ke)以(yi)(yi)通過電子部件被轉(zhuan)換成液(ye)位(wei)信(xin)號。探頭(tou)發(fa)出高頻脈(mo)沖在空間(jian)以(yi)(yi)光速(su)傳(chuan)播，當脈(mo)沖遇到(dao)物(wu)料(liao)表(biao)面時反射回來被儀表(biao)內(nei)的接收器接收，并(bing)將距離(li)信(xin)號轉(zhuan)化(hua)為(wei)液(ye)位(wei)信(xin)號。

根據兩(liang)者的特點來(lai)看，雷達液(ye)(ye)位(wei)計是(shi)可以測量內浮頂甲醇儲罐的，主要有兩(liang)種(zhong)方法，一種(zhong)是(shi)無導管液(ye)(ye)位(wei)測量，另(ling)一種(zhong)是(shi)設置導管的液(ye)(ye)位(wei)測量。但(dan)是(shi)兩(liang)種(zhong)方法都需要進行(xing)假液(ye)(ye)位(wei)校正，也各有優(you)缺(que)點。

無導(dao)管液(ye)位測量，雷(lei)達液(ye)位計(ji)直接(jie)安裝(zhuang)在罐(guan)(guan)頂，它發射(she)電磁波(bo)打在內浮頂罐(guan)(guan)中浮板的(de)上(shang)表(biao)面。雷(lei)達液(ye)位計(ji)接(jie)收(shou)浮動(dong)板上(shang)表(biao)面反射(she)的(de)回波(bo)，以計(ji)算浮動(dong)板在液(ye)位上(shang)的(de)高度。這種方法的(de)好處是安裝(zhuang)比較簡(jian)單，省(sheng)力省(sheng)錢(qian)。

同時(shi)也有缺點，首先由于電磁波是(shi)從內部浮(fu)動(dong)板返回和(he)接(jie)收的(de)(de)，因(yin)此實際測量(liang)值(zhi)是(shi)浮(fu)動(dong)板的(de)(de)高(gao)度(du)(du)，而不是(shi)液面的(de)(de)高(gao)度(du)(du)。有必要(yao)知道浮(fu)動(dong)板的(de)(de)厚(hou)(hou)度(du)(du)，以便減(jian)小浮(fu)動(dong)板的(de)(de)厚(hou)(hou)度(du)(du)，以獲(huo)得液面的(de)(de)高(gao)度(du)(du)。其次內浮(fu)動(dong)板的(de)(de)不均勻或有角度(du)(du)的(de)(de)表面將導(dao)(dao)致雷(lei)(lei)達(da)波反射(she)(she)偏離接(jie)收區域(yu)，導(dao)(dao)致測量(liang)誤(wu)差。為了避免這方(fang)面的(de)(de)干擾(rao)，有必要(yao)考(kao)慮在現場浮(fu)動(dong)板表面添加合適的(de)(de)反射(she)(she)器(qi)(qi)。反射(she)(she)裝置的(de)(de)反射(she)(she)強度(du)(du)和(he)防腐性(xing)(xing)應(ying)該滿足儀器(qi)(qi)的(de)(de)要(yao)求。并且由于沒有導(dao)(dao)管(guan)的(de)(de)設計(ji)，儲罐中的(de)(de)甲醇將不可避免地揮(hui)發(fa)，蒸(zheng)汽將干擾(rao)雷(lei)(lei)達(da)液位計(ji)發(fa)出的(de)(de)電磁波。另一(yi)方(fang)面，揮(hui)發(fa)性(xing)(xing)甲醇蒸(zheng)汽會在雷(lei)(lei)達(da)液位計(ji)的(de)(de)喇叭(ba)(ba)天線處形成冷凝液，從而影響(xiang)測量(liang)。有必要(yao)對(dui)喇叭(ba)(ba)天線進行定期維護。

有導管的液位測量，從罐頂到罐底部設置導管，以穿透內部浮動板，導波管(guan)置于導向管(guan)內。發射(she)的(de)電(dian)磁波(bo)(bo)可(ke)(ke)(ke)以直接(jie)擊中(zhong)液(ye)位(wei)(wei)，并(bing)通過(guo)導管(guan)傳回(hui)(hui)接(jie)收裝(zhuang)置，以測(ce)量(liang)液(ye)位(wei)(wei)的(de)高度。為了使雷(lei)達(da)液(ye)位(wei)(wei)計獲得從(cong)液(ye)位(wei)(wei)返回(hui)(hui)的(de)單個電(dian)磁波(bo)(bo)，避免從(cong)罐(guan)底(di)(di)返回(hui)(hui)的(de)電(dian)磁波(bo)(bo)的(de)干擾，需要在導管(guan)底(di)(di)部(bu)增加一個45°反射(she)器(qi)，以消除從(cong)罐(guan)底(di)(di)反射(she)的(de)信號。這種(zhong)方法的(de)優點是首先可(ke)(ke)(ke)以測(ce)量(liang)液(ye)面高度，而且使用帶有導波(bo)(bo)管(guan)的(de)導波(bo)(bo)雷(lei)達(da)可(ke)(ke)(ke)以避免甲醇介(jie)質的(de)低(di)介(jie)電(dian)常(chang)數對(dui)測(ce)量(liang)的(de)影響，還可(ke)(ke)(ke)以將外部(bu)干擾降低(di)到最低(di)。

缺點是安裝相對復雜，投資成本高。打開內浮動板后，應考慮導管外壁與浮動板開口之間的密封。一種密封方法是采用彈性材料密封結構，用橫截面積為梯形的聚氨酯軟泡沫塑(su)料(liao)填充橡(xiang)膠密(mi)封袋，依靠泡(pao)(pao)沫(mo)(mo)塑(su)料(liao)的壓縮(suo)變形實現密(mi)封。密(mi)封材料(liao)上還設(she)有固定鉤板(ban)，用于固定密(mi)封塑(su)料(liao)袋的位(wei)置，防止浮板(ban)下降時泡(pao)(pao)沫(mo)(mo)塑(su)料(liao)翻起。
