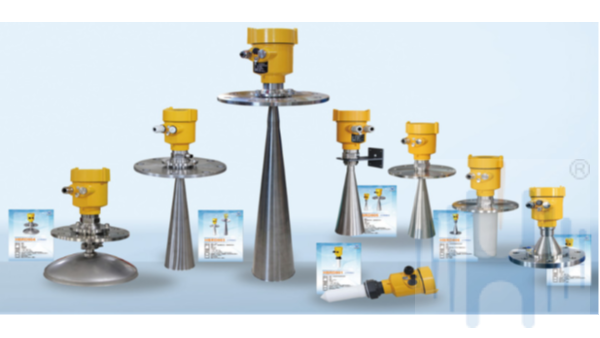

雷達料位計全面介紹

一、雷達料位計是什么？

雷達料位計是一種基于微波反射原理，用于連續或間斷測量工業場景中固體物料（如粉末、顆粒、塊狀物料等）料位高度的工業自動化測量儀表。它通過天線向被測物料表面發射高頻微波脈沖，微波脈沖遇到物料表面后反射，儀表接收反射信號并計算發射與接收的時間差（或頻率差），進而換算出物料的實際料位高度。

作為雷達物位計的重要細分類型，雷達料位計專門針對固體物料的特性進行了技術優化，能夠適應固體物料堆積角度、粉塵環境、介質介電常數差異等復雜工況，廣泛應用于工業生產的料倉、儲罐、料堆等物料存儲與輸送環節，為生產過程的監控、控制和管理提供精準的料位數據支持。

二(er)、常見的同(tong)義名稱及說明

在(zai)工業領(ling)域，雷達料(liao)位計(ji)因應用場景(jing)、技(ji)術側重點不同，存(cun)在(zai)多(duo)種同義(yi)名(ming)稱(cheng)，核心功能均(jun)為固體(ti)物料(liao)料(liao)位測量(liang)，僅表述角度(du)略有(you)差(cha)異，常見名(ming)稱(cheng)及說明如下：

?  雷達料位儀：“儀(yi)” 與“計”語(yu)義相(xiang)近，均指代測量儀(yi)器(qi)，該名稱在國內工(gong)業(ye)現(xian)場應用(yong)中較為(wei)普遍，尤(you)其在電(dian)力、冶金行業(ye)使用(yong)頻率較高(gao)。

?  微波(bo)料位計：突出儀表的核(he)心測量介質為“微波(bo) ”，強(qiang)調(diao)技術原理，適(shi)用于對測量技術原理有明(ming)確指向的場景，如(ru)技術文檔、學(xue)術交(jiao)流等。

?  固體雷達物位(wei)計：明確區(qu)分測量對象為“固(gu)體 ”，與測量液體的“液體(ti)雷達物位(wei)計”形成對(dui)應，便(bian)于在(zai)多介質測量場景中(zhong)快速區分(fen)。

?  雷達料位傳感器：更側重儀表的“傳感 ”核(he)心功(gong)能，即采集料位信號并轉化為電信號，常(chang)被用于(yu)自動化控(kong)制系統(tong)的(de)組(zu)件描述(shu)中。

?  高頻雷達料位計(ji)：因(yin)多數固體料位測量場景需(xu)高頻微波(bo)（如26GHz、80GHz ）實現(xian)精準測(ce)量，該名(ming)稱(cheng)突出(chu)“高(gao)頻”技(ji)術特性，是行業內對(dui)主流固體雷(lei)達料位(wei)計的常用簡稱。

三、雷達料位計的工作(zuo)原理

雷(lei)(lei)達料位計(ji)的核心工作原理(li)是(shi)利用微(wei)波(bo)的傳播特性（光(guang)速傳播、可反射），通過測量(liang)微(wei)波(bo)信號的傳播時間或(huo)頻(pin)率變化，計(ji)算天線(xian)與物料表面的距離，進而得(de)到料位高度(du)。根據信號處理(li)方式(shi)的不(bu)同(tong)，主(zhu)流雷(lei)(lei)達料位計(ji)主(zhu)要分為脈沖(chong)雷(lei)(lei)達和FMCW 雷達兩(liang)類，具體原理如(ru)下：

1. 脈沖雷達（Pulsed Radar）

脈(mo)沖雷(lei)達料位計的工作過程(cheng)類似“回(hui)聲(sheng)測距 ”，核(he)心是(shi)通過測量微波脈(mo)沖的發射與(yu)接(jie)收時間差計算距離。具體(ti)流程為(wei)：

1.  儀(yi)表的(de)射頻模(mo)塊產(chan)生周期性的(de)短脈沖微(wei)波信(xin)號，通(tong)過天(tian)線(xian)向料(liao)倉內的(de)物料(liao)表面定向發射；

2.  微(wei)波脈沖以光(guang)速（約3×10?m/s）在料(liao)倉內(nei)傳播，當遇到物料(liao)表(biao)面(mian)時，部分微波能量被反射形成回波信號；

3.  回波信號被天(tian)線(xian)接收后(hou)，傳輸至(zhi)信號處理單元；

4.  信號處(chu)理(li)單(dan)元計算微波(bo)脈沖從發射到接收的時(shi)間(jian)差（Δt），并根據公(gong)式 “距離(li)（D）= 光(guang)速（ c ）× 時間差（Δt）/ 2” 計(ji)算出天線到物料表面(mian)的直線距離（除以 2是因為微(wei)波(bo)需(xu)往返傳播）；

5.  結合(he)料倉的總高度(du)（E），通(tong)過公式“ 料位（L）= 總高度（E ） - 天線到物(wu)料表面距離（D）”換算出實際的(de)料位(wei)高度，并輸出標準信(xin)號（如 4-20mA 、HART）供后續控制系統(tong)使(shi)用。

脈(mo)沖雷達料位計(ji)的技術(shu)特(te)點是結(jie)構相對簡單、成本(ben)適中，測量范圍較廣(guang)，適合大多(duo)數中低精度要求的固體料位測量場景，如原煤(mei)倉、水泥(ni)倉等。

2. FMCW雷達（Frequency Modulated Continuous Wave）

FMCW雷(lei)(lei)達即調頻連續波雷(lei)(lei)達，其核心是(shi)通過測(ce)量發(fa)射(she)信(xin)號(hao)與回波信(xin)號(hao)的(de)頻率差(cha)計算(suan)距離，而非時(shi)間差(cha)，具(ju)備更高(gao)的(de)測(ce)量精度。具(ju)體流(liu)程為：

6.  射頻(pin)模(mo)塊產生連(lian)續(xu)(xu)的(de)、頻(pin)率線(xian)性變(bian)化的(de)微波信號(hao)（調頻(pin)信號(hao)），頻(pin)率隨(sui)時(shi)間呈周期性上升(sheng)或(huo)下降(jiang)，通過天(tian)線(xian)持(chi)續(xu)(xu)發射；

7.  發射(she)的(de)調頻信(xin)號傳播(bo)至物料(liao)表(biao)面后反射(she)形成回波信(xin)號，由于微波傳播(bo)存在時間延遲，回波信(xin)號的(de)頻率變化會滯后于發射(she)信(xin)號；

8.  儀表內置(zhi)的混頻器將(jiang)發射信(xin)號與回(hui)波信(xin)號進(jin)行混合，產生差(cha)(cha)頻信(xin)號（即(ji)兩者(zhe)的頻率差(cha)(cha)）；

9.  信(xin)號(hao)處理單元對差(cha)(cha)頻信(xin)號(hao)進行分(fen)析，差(cha)(cha)頻信(xin)號(hao)的頻率與(yu)天線到物(wu)(wu)料表面的距離(li)成正比，根據預(yu)設的校準系數(shu)，可(ke)精準計算出天線到物(wu)(wu)料表面的距離(li)；

10.  結(jie)合料(liao)倉總高(gao)度換(huan)算出(chu)料(liao)位高(gao)度，并輸出(chu)高(gao)精度的測量信號。

FMCW雷達(da)料位(wei)計(ji)的(de)技術特點(dian)是測量精度高(gao)（可(ke)達(da)±1mm級(ji)）、抗干擾能(neng)力更強，能(neng)夠有(you)效應對固體物料(liao)表面不平整、粉塵濃度高的(de)復雜(za)工況，適合對測(ce)量精度要求高的(de)場(chang)景，如食品(pin)加工、精細化工的(de)原(yuan)料(liao)倉、成品(pin)倉等。

四、雷(lei)達料位計的核心優勢

相較于傳統的(de)料(liao)位(wei)測(ce)量(liang)儀表（如(ru)超(chao)聲(sheng)波料(liao)位(wei)計(ji)、浮(fu)球式料(liao)位(wei)計(ji)、射(she)頻導(dao)納料(liao)位(wei)計(ji)等），雷(lei)達料(liao)位(wei)計(ji)憑借(jie)其(qi)獨特的(de)技術原理，具(ju)備以下核心優勢：

1. 非接觸測量，安全(quan)衛生

雷達(da)料位計(ji)通過微波信號實現(xian)非接(jie)觸(chu)式(shi)測量，儀表天線(xian)與(yu)被(bei)測物(wu)(wu)料不(bu)直(zhi)接(jie)接(jie)觸(chu)。這(zhe)一特性帶(dai)來兩大核(he)心(xin)價值：一是避免了物(wu)(wu)料對(dui)儀表的(de)(de)腐(fu)(fu)蝕(shi)、磨損、粘附和(he)堵塞，尤其適用于腐(fu)(fu)蝕(shi)性強(qiang)（如(ru)化工原料）、高溫高粘度（如(ru)熔(rong)融(rong)物(wu)(wu)料）、易(yi)結塊（如(ru)面粉、煤粉）的(de)(de)固體物(wu)(wu)料測量；二(er)是不(bu)會(hui)對(dui)物(wu)(wu)料造成污染，符合食品、制藥等(deng)行業的(de)(de)衛生級(ji)要求，無需(xu)擔(dan)心(xin)儀表與(yu)物(wu)(wu)料接(jie)觸(chu)引發的(de)(de)質量問(wen)題。

2. 抗干(gan)擾能力強

雷達料(liao)(liao)位(wei)計的微(wei)波(bo)信號(hao)具備極強的穿透能(neng)力和(he)抗干擾性(xing)，能(neng)夠有效克服(fu)工業現(xian)場的多種復(fu)雜干擾因(yin)素：一是不受粉(fen)(fen)(fen)塵(chen)影(ying)(ying)響(xiang)，微(wei)波(bo)可穿透高濃(nong)度(du)粉(fen)(fen)(fen)塵(chen)環(huan)境(jing)（如礦(kuang)山料(liao)(liao)倉(cang)、水泥熟料(liao)(liao)倉(cang)），不會因(yin)粉(fen)(fen)(fen)塵(chen)遮擋導致測量(liang)失效；二是不受溫(wen)度(du)、壓(ya)力變化影(ying)(ying)響(xiang)，儀表可在-40℃~400℃ 的寬溫(wen)度范圍和0~40MPa的(de)高壓環境下穩定(ding)工(gong)作，適配(pei)高溫(wen)窯爐、高壓料(liao)倉等(deng)極(ji)端(duan)工(gong)況；三是不受(shou)物(wu)料(liao)介(jie)電(dian)常數、密度(du)(du)、濕(shi)度(du)(du)的(de)影響，無論是低介(jie)電(dian)常數的(de)塑(su)料(liao)顆粒，還(huan)是高濕(shi)度(du)(du)的(de)煤炭(tan)，均能(neng)實現(xian)精準測量。

3. 精(jing)度高，可靠性強(qiang)

主流雷達料位計的測量精度可達±3mm~±15mm，其中(zhong) FMCW型(xing)雷達(da)的精度(du)更是高達(da)±1mm，能夠滿足貿易結算、精細生產等(deng)(deng)高精度(du)要求；儀表采用全密封設計(ji)，防護等(deng)(deng)級通常可達IP67 及(ji)以上，部分防爆型(xing)號可滿(man)足 ExiaIICT6等(deng)防(fang)爆等(deng)級(ji)，適用于易(yi)燃易(yi)爆等(deng)危險環(huan)境；此外，雷達料位計(ji)的使用壽命長，核心(xin)部(bu)件（如天線(xian)、射頻模(mo)塊）的故障率低(di)，維護(hu)成本低(di)，能夠保障長期穩定運行。

4. 安裝靈活，維護簡(jian)便(bian)

雷達料位計的(de)(de)安(an)(an)裝(zhuang)方(fang)式多樣(yang)，可采用頂部安(an)(an)裝(zhuang)、側面安(an)(an)裝(zhuang)等(deng)多種形式，適(shi)配不(bu)同(tong)結構的(de)(de)料倉（如(ru)圓形倉、方(fang)形倉、錐底倉等(deng)）；儀(yi)表體(ti)積(ji)小巧(qiao)、重量(liang)(liang)輕，無需復(fu)雜的(de)(de)安(an)(an)裝(zhuang)支(zhi)架，安(an)(an)裝(zhuang)工(gong)作量(liang)(liang)小；在(zai)維(wei)護方(fang)面，由于(yu)采用非接(jie)觸(chu)測(ce)量(liang)(liang)，無需拆(chai)卸(xie)儀(yi)表與物料接(jie)觸(chu)部件，僅需定期清潔(jie)天線(xian)表面的(de)(de)粉塵即可，維(wei)護流程簡單(dan)，無需專業的(de)(de)維(wei)護人員，極大降低了運維(wei)成本。

五、應(ying)用領(ling)域廣泛，適配多種工況(kuang)

雷達料位計憑(ping)借其強大(da)的環境(jing)適應性和測(ce)量性能，廣泛應用于多個工業(ye)領域的固體(ti)物料料位測(ce)量，適配多種復雜(za)工況，具體(ti)應用場(chang)景如下(xia)：

?  電力行業：用于(yu)原煤倉(cang)、煤粉(fen)(fen)倉(cang)、粉(fen)(fen)煤灰(hui)倉(cang)、石(shi)灰(hui)石(shi)倉(cang)等(deng)料位(wei)測(ce)量，適配高溫、高粉(fen)(fen)塵的(de)工況(kuang)，保障(zhang)鍋爐燃燒的(de)穩定供料；

?  冶金行(xing)業：用(yong)于鐵礦石倉(cang)、焦炭倉(cang)、鋼渣倉(cang)、合金料倉(cang)等料位測量，能夠適應高溫、強(qiang)振(zhen)動、多粉塵(chen)的惡劣環(huan)境；

?  化工行業：用于塑料顆粒(li)倉(cang)、樹脂(zhi)倉(cang)、化工原料粉(fen)倉(cang)（如PVC粉、PE 粉）等(deng)料(liao)位測量，適配腐蝕性、易燃易爆的工況；

?  建材行業：用于(yu)水泥倉(cang)(cang)、熟料(liao)倉(cang)(cang)、石(shi)(shi)膏倉(cang)(cang)、砂(sha)石(shi)(shi)料(liao)倉(cang)(cang)等(deng)料(liao)位測量，克(ke)服高粉塵、物料(liao)流動性(xing)差的問題；

?  食(shi)品(pin)醫藥(yao)行業(ye)：用于(yu)面粉(fen)倉(cang)、淀粉(fen)倉(cang)、奶粉(fen)倉(cang)、藥(yao)品(pin)原料倉(cang)等料位測量，滿足衛生級要求，避免物料污(wu)染；

?  礦(kuang)(kuang)山行業：用(yong)于(yu)原煤堆(dui)、礦(kuang)(kuang)石堆(dui)、尾礦(kuang)(kuang)倉等料位測量，適配戶外、大(da)風(feng)、高粉塵(chen)的露天或半露天工(gong)況；

?  倉(cang)儲物(wu)(wu)流行業：用于糧食倉(cang)（小(xiao)麥(mai)、玉米、水稻）、飼料(liao)倉(cang)、化肥倉(cang)等(deng)(deng)料(liao)位測(ce)量，實現物(wu)(wu)料(liao)存儲量的精準監控。

六、與(yu)其他料位(wei)測量儀表的(de)對(dui)比

為更清晰地凸顯雷達料(liao)位(wei)計(ji)的優(you)勢(shi)，以下將其(qi)與(yu)工(gong)業領域常用的其(qi)他料(liao)位(wei)測量儀表（超聲波(bo)料(liao)位(wei)計(ji)、射頻導(dao)納料(liao)位(wei)計(ji)、浮球式料(liao)位(wei)計(ji)）從核心(xin)原理、優(you)勢(shi)、劣勢(shi)、適配工(gong)況(kuang)四個維度進行對(dui)比(bi)：

七、雷達料位計(ji)的未來(lai)趨勢

隨著工業自動化水平的(de)提升和物(wu)聯網、人工智能技術的(de)發展，雷(lei)達料位計正朝著高頻化、智能化、國產(chan)化、集(ji)成化的(de)方(fang)向(xiang)發展，未來趨勢主要體現在(zai)以下(xia)幾個(ge)方(fang)面：

?  高頻化技術普及：80GHz及(ji)以(yi)上超高頻(pin)雷達料(liao)位計將成為主流(liu)，其波束角(jiao)更小（可低至3° ）、盲區更小（低(di)至0.05m），能(neng)夠(gou)適配小口徑料倉、窄空間料位測量(liang)，同時(shi)測量(liang)精(jing)度和抗干擾能(neng)力(li)進一步提升；

?  智能化水平(ping)提升：融合人工智能（AI）和機器學習技術(shu)，實現回波信號的智能識(shi)別與過濾，自動(dong)適配(pei)不同物料(liao)特(te)性和工(gong)況變(bian)化(hua)，無需人工(gong)校準(zhun)；同時具備自診斷(duan)、自報警功(gong)能，實時監控儀表(biao)運(yun)行狀態，降(jiang)低運(yun)維成本；

?  國(guo)產化替代(dai)加(jia)速：核心部件（如射頻芯片(pian)、天線、信號(hao)處理模塊）的國(guo)產化率將進一步提升，打破(po)國(guo)外技術壟斷(duan)，降低儀表(biao)(biao)采購成本，同時國(guo)產儀表(biao)(biao)的性(xing)能(neng)和可靠性(xing)將逐步追趕國(guo)際(ji)先進水平；

?  物聯網與集成(cheng)化：搭(da)載無線(xian)通信模塊（如(ru)LoRa、NB-IoT 、5G），實(shi)現料位數據的(de)遠程傳(chuan)輸(shu)與(yu)云(yun)端監控，融(rong)入工(gong)業互聯網平臺；同(tong)時與(yu)料倉稱重系(xi)統、輸(shu)送(song)設備控制系(xi)統集成，實(shi)現物料存儲、輸(shu)送(song)的(de)全流程自(zi)動化控制；

?  特殊工況(kuang)適配(pei)優化：針對極端工況(kuang)（如超(chao)高(gao)溫、超(chao)高(gao)壓、強輻射、深(shen)空料倉）的專用雷達料位計將不斷涌現，通過材料創新（如耐高(gao)溫陶(tao)瓷(ci)天線）和結構(gou)優化，拓展應用邊界(jie)。

結語

雷達料(liao)位(wei)計(ji)作為一(yi)種高(gao)精(jing)度、高(gao)可靠性(xing)(xing)、強(qiang)環境適應(ying)性(xing)(xing)的(de)料(liao)位(wei)測(ce)量(liang)儀表，已(yi)成為現代工(gong)業(ye)生(sheng)產中固(gu)體物料(liao)料(liao)位(wei)測(ce)量(liang)的(de)核心設(she)備(bei)，在電力、冶金、化工(gong)、建材(cai)等多(duo)個(ge)領域發(fa)揮著不可或(huo)缺的(de)作用(yong)。隨著技術的(de)不斷創新與升(sheng)級(ji)，雷達料(liao)位(wei)計(ji)將(jiang)朝著更智能、更精(jing)準、更經濟的(de)方向發(fa)展，進一(yi)步適配復雜工(gong)況需(xu)求，推動工(gong)業(ye)自動化水平的(de)提升(sheng)。在實際(ji)應(ying)用(yong)中，需(xu)根據物料(liao)特性(xing)(xing)、工(gong)況條件和精(jing)度要求，合(he)理選(xuan)擇雷達料(liao)位(wei)計(ji)的(de)類型和型號，以充(chong)分發(fa)揮其測(ce)量(liang)優勢。
